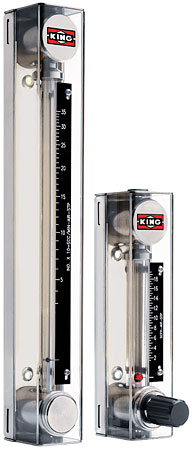

Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Acero Inoxidable 316L, Cristal Negro,
Zafiro, Carboloy, Tantalio
Accesorios de Entrada/Salida
1/8" y 1/4" FNPT, Horizontal
Válvula de Control opcional
Material de Montaje
Acero Inoxidable 316L
Opcional: PVC, PVDF, Hastelloy®
Elastómeros
Estándar: Viton
Opcional: Buna N, EPR, y Kalrez®
Alarma
Sensor de Fibra Óptica o Inductivo
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se pueden producir en cualquier unidad volumétrica
Escala
65 mm, 150 mm de Lectura Directa, Desmontable
Precisión Caudal
± 6% de Escala Total, Caudal de 65 mm
± 4% de Escala Total, 150 mm
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad .50%
Temperatura Máx.
250° F (121° C) Gases sólo
200° F (93° C) Líquidos
Presión Máx.
Accesorios de ACERO INOX 316L - 200 psig
Accesorios de PVC — 130 psig
Accesorios de PVDF — 150 psig
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
Líquido Compatible | |
Gas Compatible |
Parte | Estándar | Opcional |
Tubo Medidor | Vidrio Borosilicatado | |
Marco | ACERO INOX 304 | |
Pantalla | Policarbonato | |
Accesorios/Montaje Válvula | ACERO INOX 316L | |
Flotador | 316 ACERO INOX o Cristal Negro | Zafiro, Carboloy o Tantalio |
Juntas Tóricas | Viton® | Buna-N, EPR, Kalrez® |
Rangos de Caudal Escala 65MM | |||||||
Núm. de Tubo | Material del Flotador | Aire (STP) | Agua (70° F) | ||||
CC/MIN | SCFH | SLPH | CC/MIN | GPH | LPH | ||
1-02-G-021 | Vidrio | 66 | .14 | 4.0 | 0.72 | .011 | .042 |
Zafiro | 105 | .22 | 6.2 | 1.3 | .021 | .078 | |
Acero Inoxidable | 200 | .42 | 12.0 | 3.3 | .052 | .190 | |
Carboloy | 340 | .70 | 20.0 | 7.0 | .110 | .420 | |
Tantalio | 350 | .74 | 21.0 | 7.8 | .125 | .460 | |
1-03-G-041 | Vidrio | 76 | .16 | 4.6 | 1.15 | .018 | .068 |
Zafiro | 120 | .25 | 7.2 | 2.10 | .032 | .125 | |
Acero Inoxidable | 230 | .50 | 14.0 | 4.20 | .068 | .260 | |
Carboloy | 400 | .85 | 24.0 | 9.00 | .145 | .560 | |
Tantalio | 440 | .90 | 26.0 | 10.00 | .165 | .620 | |
1-08-G-061 | Vidrio | 525 | 1.1 | 31 | 9.0 | .14 | .54 |
Zafiro | 700 | 1.5 | 42 | 15.5 | .24 | .95 | |
Acero Inoxidable | 1130 | 2.4 | 68 | 29.0 | .46 | 1.70 | |
Carboloy | 1600 | 3.4 | 95 | 46.0 | .72 | 2.80 | |
Tantalio | 1700 | 3.6 | 100 | 50.0 | .78 | 3.00 | |
1-23-G-081 | Vidrio | 2000 | 4.4 | 120 | 44 | .70 | 2.6 |
Zafiro | 2600 | 5.4 | 150 | 68 | 1.05 | 4.0 | |
Acero Inoxidable | 3800 | 8.2 | 230 | 110 | 1.75 | 6.6 | |
Carboloy | 5600 | 12.0 | 340 | 170 | 2.70 | 10.5 | |
Tantalio | 6000 | 13.0 | 360 | 180 | 2.90 | 11.0 | |
2-14-G-021 | Vidrio | 6800 | 14.5 | 400 | 160 | 2.6 | 9.5 |
Zafiro | 9200 | 19.5 | 540 | 240 | 3.8 | 14.5 | |
Acero Inoxidable | 13000 | 28.0 | 800 | 400 | 6.2 | 24.0 | |
Carboloy | 19000 | 40.0 | 1100 | 600 | 9.5 | 36.0 | |
Tantalio | 20000 | 42.0 | 1200 | 640 | 10.0 | 38.0 | |
2-34-G-041 | Vidrio | 19000 | 40.0 | 1150 | 520 | 8.20 | 31.0 |
Zafiro | 25000 | 52.0 | 1500 | 740 | 11.50 | 44.0 | |
Acero Inoxidable | 42500 | 90.0 | 2550 | 1200 | 19.00 | 72.0 | |
Carboloy | 60000 | 125.0 | 3600 | 1700 | 27.00 | 105.0 | |
Tantalio | 70000 | 145.0 | 4200 | 1800 | 29.00 | 110.0 | |
Rangos de Caudal de Escala 150MM | |||||||
Núm. de Tubo | Material del Flotador | Aire (STP) | Agua (70° F) | ||||
CC/MIN | SCFH | SLPH | CC/MIN | GPH | LPH | ||
1-03-G-022 | Vidrio | 54 | .114 | 3.2 | .56 | .0088 | .033 |
Zafiro | 82 | .175 | 4.9 | 1.04 | .0160 | .062 | |
Acero Inoxidable | 160 | .340 | 9.8 | 2.25 | .0350 | .135 | |
Carboloy | 280 | .580 | 16.5 | 5.00 | .0780 | .300 | |
Tantalio | 300 | .620 | 17.5 | 5.20 | .0840 | .320 | |
1-04-G-042 | Vidrio | 106 | .225 | 6.4 | 1.24 | .0195 | .074 |
Zafiro | 165 | .35 | 10.0 | 2.35 | .0380 | .145 | |
Acero Inoxidable | 320 | .68 | 19.0 | 5.60 | .0900 | .340 | |
Carboloy | 540 | 1.14 | 32.0 | 12.4 | .1950 | .740 | |
Tantalio | 580 | 1.24 | 35.0 | 13.5 | .2100 | .820 | |
1-07-G-062 | Vidrio | 350 | .74 | 21.0 | 4.7 | .074 | .28 |
Zafiro | 500 | 1.06 | 30.0 | 10.0 | .160 | .60 | |
Acero Inoxidable | 820 | 1.75 | 50.0 | 20.5 | .330 | 1.25 | |
Carboloy | 1250 | 2.60 | 76.0 | 34.0 | .540 | 2.05 | |
Tantalio | 1350 | 2.90 | 80.0 | 36.0 | .560 | 2.15 | |
1-11-G-082 | Vidrio | 850 | 1.8 | 50.0 | 16.5 | .26 | 1.0 |
Zafiro | 1100 | 2.3 | 66.0 | 27.0 | .42 | 1.6 | |
Acero Inoxidable | 1600 | 3.4 | 100.0 | 46.0 | .72 | 2.7 | |
Carboloy | 2300 | 4.9 | 140.0 | 72.0 | 1.15 | 4.4 | |
Tantalio | 2450 | 5.2 | 155.0 | 80.0 | 1.25 | 4.8 | |
1-27-G-102 | Vidrio | 2150 | 4.6 | 130.0 | 52 | .84 | 3.1 |
Zafiro | 2800 | 6.0 | 170.0 | 78 | 1.24 | 4.7 | |
Acero Inoxidable | 4400 | 9.2 | 260.0 | 130 | 2.05 | 7.8 | |
Carboloy | 6200 | 13.5 | 380.0 | 205 | 3.20 | 12.5 | |
Tantalio | 6750 | 14.0 | 400.0 | 210 | 3.30 | 12.5 | |
2-09-G-002 | Vidrio | 3800 | 8.2 | 230.0 | 86 | 1.35 | 5.2 |
Zafiro | 5000 | 10.6 | 300.0 | 130 | 2.05 | 7.8 | |
Acero Inoxidable | 7500 | 16.0 | 450.0 | 220 | 3.40 | 13.0 | |
Carboloy | 10600 | 22.5 | 640.0 | 330 | 5.20 | 20.0 | |
Tantalio | 11500 | 24.0 | 680.0 | 360 | 5.60 | 21.5 | |
2-17-G-022 | Vidrio | 9000 | 19.0 | 540.0 | 215 | 3.40 | 13.0 |
Zafiro | 11400 | 24.5 | 700.0 | 320 | 5.00 | 19.0 | |
Acero Inoxidable | 17000 | 36.0 | 1000.0 | 520 | 8.20 | 31.0 | |
Carboloy | 24000 | 50.0 | 1450.0 | 760 | 12.2 | 46.0 | |
Tantalio | 25000 | 54.0 | 1500.0 | 820 | 13.0 | 49.0 | |
2-32-G-042 | Vidrio | 20500 | 43.0 | 1220.0 | 470 | 7.5 | 28.0 |
Zafiro | 26000 | 56.0 | 1550.0 | 700 | 11.0 | 42.0 | |
Acero Inoxidable | 38000 | 82.0 | 2300.0 | 1120 | 18.0 | 68.0 | |
Carboloy | 54000 | 116.0 | 3300.0 | 1650 | 26.0 | 100.0 | |
Tantalio | 60000 | 125.0 | 3500.0 | 1750 | 28.0 | 106.0 |

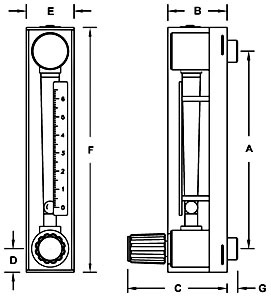

Letra Detalle | Escala Longitud | |
65mm | 150mm | |
A* | 4.53 | 8.826 |
B | 1.56 | 1.56 |
C | 2.90 | 2.90 |
D | .73 | .73 |
E | 1.50 | 1.50 |
F | 6.05 | 10.25 |
G | .50 | .50 |
*Los Accesorios FNPT tienen un hilo de diámetro exterior 3/4 - 16 con tuercas de montaje instaladas.
Sensor Inductivo Tipo Anillo
Los sensores inductivos tipo anillo están diseñados para ser utilizados con una barrera de seguridad intrínseca/interruptor seccionador a distancia.
Estos sensores son capaces de detectar el Flotador metálico mediante producir un campo electromagnético dentro del anillo. Los sensores tipo
anillo están disponibles ya sea en formato de proximidad o de enganche para la Serie 7400.
Especificaciones del Sensor
Suministro de Energía: 5-25 VDC (del Interruptor Seccionador)
Corriente Máx., Objetivo Presente: 1 mA
Corriente Máx., Objetivo Ausente: 15 mA
Límites de Temperatura de Funcionamiento: 0°C a +40°C
(Flotador de 1/8 pulgada)
Límites de Temperatura de Funcionamiento: 0°C a +70°C
(Flotador de 1/4 pulgada)
Salida: NAMUR
Repetibilidad: 0.01 mm
Frecuencia de Conmutación: 2 kHz (.125”),
1.5 kHz (.25”)
Homologaciones del Sensor:
UL Enumerada: De Uso General
FM Homologada: De Seguridad Intrínseca*
CSA Certificada: De Seguridad Intrínseca*
Cenelec: De Seguridad Intrínseca*
*Costo adicional, llame para preguntar los precios
Sensor de Fibra Óptica
El sensor de fibra óptica está alojado en una caja de conexiones fijada al lado del caudalímetro de la Serie 7400. El sensor usa un par de cables de fibra óptica, un emisor y un receptor para transmitir la luz a través del tubo medidor y de retorno al sensor. Si el haz luminoso está bloqueado por el flotador, la salida del sensor va a cambiar. El sensor suministra una salida de transistor que activa la tensión común o negativa (NPN) o la tensión positiva (PNP) a la carga. El sensor de fibra óptica es compatible con todos los tipos de flotadores de la Serie 7400
Especificaciones del sensor
Tensión de Alimentación: 10-30 Vdc
Consumo Eléctrico: 25 mA
Límite de Temperatura: -14°F a +212°F
Salida:
NPN (Disipador), N.O. o N.C.
PNP (Fuente), N.O. o N.C.
Corrientes de Fuga en Estado Desactivado =1 microamp a 30 Vdc
Voltaje de Saturación de Salida = 1 V a 10 mA DC < 1.5 V a 150 mA DC
Nota: Los flotadores de zafiro no son compatibles con el Sensor de Fibra Óptica
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
4
C |
|||||||
Serie de Medidor |
Número del Tubo | Material del Flotador |
Material de |
Material de Junta Tórica |
Escala | Opción de Válvula |
OptiInterruptor de Alarma Opcional |
Ver Tabla de Especificaciones | Vidrio - 1 Zafiro - 2 Acero Inoxidable - 3 Carboloy - 4 Tantalio - 5 |
316L SS 316L SS PVC PVC PVDF PVDF Hastelloy® C Hastelloy® C |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® Kalrez® |
Milímetro - 1
GPH LPH CC/MIN SCFH SLPH SCC/MIN No estándar - 8 |
316L SS 316L SS Sin válvula - 3 PVC PVC PVDF PVDF Hastelloy® C Hastelloy® C |
Sin Alarma - 0 Fibra-Óptica NPN Fibra-Óptica PNP Sensor Inductivo Tipo Anillo Sensor Inductivo Tipo Anillo |
Ejemplo: 74C - 102G021 - 1 - 2 - 3 -1 -1- 0
