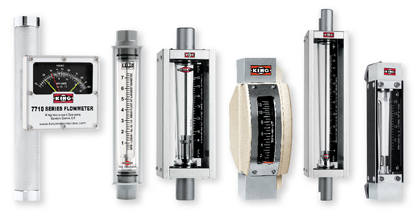

Si bien está calculadora de caudal ajustará su caudalímetro para la mayoría de los líquidos y gases en las dimensiones de unidad de caudal más comunes, está diseñada solamente para fines de estimación del caudal y comparación. La empresa King Instrument Company no garantiza la exactitud de esta calculadora sin la verificación del Servicio de al Cliente o Ventas y no se responsabiliza de ningún error, omisión o tergiversación.
Cálculos Manuales
Dimensionamiento de Caudalímetro de Gas
Haga Clic Aquí Para Descargar Versión Para Imprimir
Los caudalímetros de área variable adecuados para el servicio de líquido tienen una evaluación de capacidad basada en agua a 70° Fahrenheit. Los caudalímetros adecuados para el servicio de gas tienen una evaluación de capacidad basada en aire en condiciones de STP (70°F, 14.7 PSIA). Los factores de corrección enumerados abajo se usan para calcular la capacidad de caudal cuando se utiliza un líquido distinto al agua o un gas distinto al aire en condiciones de STP.
FÓRMULA PARA CORRECCIÓN DEL GAS
Rango de Caudal Equivalente al Aire = Rango de Caudal de Gas del Cliente X Factor de Corrección del Gas
Paso 1: Convertir la unidad de medida del Rango de Caudal del Gas del Cliente en una unidad de medida estándar para el caudal del aire (SCFM o SCCM).
Paso 2: Calcular el Factor de Corrección del Gas a partir de los valores dados.
Paso 3: Calcular el producto del Rango de Caudal Equivalente al Aire a partir del Rango de Caudal del Gas del Cliente y el Factor de Corrección del Gas.
Paso 4: Calcular el rango de caudal máximo o mínimo para las condiciones del cliente.
Paso 1: Convertir la unidad de medida del Rango de Caudal del Gas del Cliente en una unidad de medida estándar para el caudal del aire
Rango de Caudal del Gas del Cliente ________________
Rango de Caudal del Gas Convertido ________________ SCFM / SCCM
| Conversiones del Rango de Caudal del Gas | ||||
| De | A SCFM | De | A SCCM | |
| SCFH | Dividir por 60 | SCFM | Multiplicar por 28,317 | |
| SCIM | Dividir por 1,728 | SCFH | Multiplicar por 472 | |
| SLPM | Dividir por 28.317 | SCIM | Multiplicar por 16.39 | |
| SM³/MIN | Multiplicar por 35.31 | SLPM | Multiplicar por 1,000 | |
| SM³/HR | Multiplicar por 0.5885 | SLPH | Multiplicar por 16.67 | |
| NM³/MIN | Multiplicar por 37.99 | SM³/MIN | Multiplicar por 1,000,000 | |
| NM³/HR | Multiplicar por 0.6331 | SM³/HR | Multiplicar por 16,667 | |
| SCCM | Dividir por 28,317 | NM³/MIN | Multiplicar por 1,075,785 | |
| KG/MIN | Multiplicar por (29.39 ÷ SpGr) | NM³/HR | Multiplicar por 17,929 | |
| KG/HR | Multiplicar por (0.49 ÷ SpGr) | KG/MIN | Multiplicar por (832,000 ÷ SpGr) | |
| LBS/MIN | Multiplicar por (13.33 ÷ SpGr) | KG/HR | Multiplicar por (13,876 ÷ SpGr) | |
| LBS/HR | Multiplicar por (0.2222 ÷ SpGr) | LBS/MIN | Multiplicar por (377,500 ÷ SpGr) | |
| LBS/DAY | Multiplicar por (0.00926 ÷ SpGr) | LBS/HR | Multiplicar por (6,292 ÷ SpGr) | |
| ACFM | Multiplicar por [[(Operando PSIG+14.7)(530)]÷ [(14.7)(Operando °F+460)]] | |||
Paso 2: Calcular el Factor de Corrección del Gas a partir de los valores dados
Esta
Información es necesaria para dimensionar condiciones distintas al aire en STP:
Temperatura de Funcionamiento: _________°F
Contrapresión de Servicio:_________ PSIG
Gravedad Específica del Gas: _________ @STP
| Conversiones de Temperatura | Conversiones de la Densidad del Gas |
|||
| De | A °Fahrenheit | De | A Gravedad Específica | |
| °Centígrados | (°C X 1.8) + 32 | LBS/FT³ | Dividir por 0.075 | |
| °Kelvin | (°K – 273.15)1.8 + 32 | KG/M³ | Dividir por 1.2 | |
| °Rankine | °R – 459.67 | MolWt | Dividir por 29.0 | |
| g/cm³ | Dividir por 0.0012 | |||
| Conversiones de la Presión | ||||
| De | A PSIG | De | A PSIG | |
| pies de Agua | Dividir por 2.308 | Pa | (Pa÷101,300) X 14.7 | |
| Pulgadas de Agua | Dividir por 27.73 | PSIA | Minus 14.7 | |
| mm Agua | Dividir por 704 | ATM | (ATM X 14.7) – 14.7 | |
| inch Hg | Dividir por 2.036 | Torr | ((Torr÷760) X14.7) – 14.7 | |
| mm Hg | Dividir por 51.7 | Bares | ((Bares÷1.013) X14.7) – 14.7 | |
| kg/cm² | Multiplicar por 14.228 | Milibares | ((Milibares÷1013) X 14.7) –14.7 | |
| kPa | (kPa÷101.3) X 14.7 | |||
Fórmula para el Factor de Corrección del Gas (GCF):
GCF = _________________
Paso 3: Determinar el Rango de Caudal Equivalente al Aire.
Rango de Caudal Equivalente al Aire = Rango de Caudal del Gas del Cliente x Factor de
Corrección del Gas
Rango de Caudal Equivalente al Aire = ____________________
Paso 4: Calcular el rango de caudal máximo o mínimo para las condiciones del cliente (Escala del Rango de Caudal del Gas del Cliente)
Escala del Rango de Caudal del Gas del Cliente = Rango de Caudal del Catálogo ÷ Factor de
Corrección del Gas
Escala del Rango de Caudal del Gas del Cliente = ______________________
Dimensionamiento del Líquido por el Caudalímetro
Haga Clic Aquí Para Descargar Versión Para Imprimir
Los caudalímetros de área variable adecuados para servicio de líquido tienen una evaluación de capacidad basada en agua a 70°Fahrenheit. Los caudalímetros adecuados para servicio de gas tienen una evaluación de capacidad basada en aire en condiciones de STP (70°F, 14.7 PSIA). Los factores de corrección enumerados a continuación se usan para calcular la capacidad de caudal al usar un líquido distinto al agua, o un gas distinto al aire en condiciones de STP.
FÓRMULA DE CORRECCIÓN DEL LÍQUIDO
Rango de Caudal Equivalente al Agua = Rango de Caudal del Líquido de Cliente X Factor de Corrección del Líquido
Paso 1: Convertir unidad de medida del Rango de Caudal del Líquido del Cliente en una unidad de medida estándar para el caudal de agua (GPM o CC/MIN).
Paso 2: Calcular el Factor de Corrección para la Gravedad Específica del Líquido a partir de los valores dados.
Paso 3: Determinar el Rango de Caudal Equivalente al Agua a partir del producto del Rango del Caudal del Líquido del Cliente y del Factor de Corrección del Líquido.
Paso 4: Calcular el rango del caudal máximo o mínimo para las condiciones del cliente.
Paso 1: Convertir la unidad de medida del Rango de Caudal del Líquido del Cliente en una unidad de medida estándar para el caudal del agua.
Rango del Caudal del Líquido del Cliente ________________
Rango de Caudal del Gas Convertido _________________GPM / CC/MIN
| Conversiones del Rango del Caudal del Líquido | ||||
| De | To GPM | From | To CC/MIN | |
| GPH | Dividir por 60 | GPM | Multiplicar por 3,785 | |
| CC/MIN | Dividir por 3,785 | GPH | Multiplicar por 63.08 | |
| CC/HR | Dividir por 227,100 | CC/HR | Dividir por 60 | |
| LPM | Multiplicar por 3.785 | LPM | Multiplicar por 1,000 | |
| LPH | Multiplicar por 227.1 | LPH | Multiplicar por 16.67 | |
| M³/MIN | Multiplicar por 264.2 | M³/MIN | Multiplicar por 1,000,000 | |
| M³/HR | Multiplicar por 4.402 | M³/HR | Multiplicar por 16,667 | |
| PINTS/MIN | Dividir por 8 | PINTS/MIN | Multiplicar por 473.1 | |
| FT³/MIN | Multiplicar por 7.48 | FT³/MIN | Multiplicar por 28,320 | |
| FT³/HR | Dividir por 8.021 | FT³/HR | Multiplicar por 472 | |
| KG/MIN | Multiplicar por (0.264 ÷ SpGr) | KG/MIN | Multiplicar por (1,000 ÷ SpGr) | |
| KG/HR | Dividir por (227 X SpGr) | KG/HR | Multiplicar por (16.67 ÷ SpGr) | |
| LBS/MIN | Dividir por (8.347 X SpGr) | LBS/MIN | Multiplicar por (453.6 ÷ SpGr) | |
| LBS/HR | Dividir por (500.8 X SpGr) | LBS/HR | Multiplicar por (7.56 ÷ Spgr) | |
| GMS/MIN | Dividir por (3,785 X SpGr) | GMS/MIN | Dividir por SpGr | |
| GMS/HR | Dividir por (227,000 X SpGr) | GMS/HR Multiplicar por 3.785 | Dividir por (60 X SpGr) | |
Paso 2: Calcular Factor de Corrección del Líquido a partir de los valores dados.
Esta información es necesaria para dimensionar líquidos distintos al agua:
Gravedad Específica del Líquido:____________ @ Condiciones de Funcionamiento
Temperatura del Líquido: __________°F @ Condiciones de Funcionamiento
Viscosidad del Líquido: _________cps @Condiciones de Funcionamiento
Gravedad Específica del Flotador a utilizar: ___________
| Teflón | 2.20 | 316L A INOX | 8.04 | From | A Gravedad Específica | |
| Vidrio | 2.53 | Hastelloy C | 8.94 | LBS/FT³ | Dividir por 62.4 | |
| Zafiro | 3.99 | Carboloy | 15.00 | KG/M³ | Dividir por 1,000 | |
| Titanio | 4.50 | Tantalio | 16.60 | API | [141.5 ÷ (131.5+API)] | |
| 316L A INOX | 8.03 | g/cm³ | = SpGr | |||
Fórmula de Factor de Corrección de la Gravedad Específica (LSGCF):
3. Determinar el Rango de Caudal Equivalente al Agua
Rango de Caudal Equivalente al Agua = Rango de Caudal del Líquido del Cliente ÷ LSGCF Rango de Caudal Equivalente al Agua = ______________________
4. Calcular el rango de caudal máximo o mínimo para las condiciones del cliente. (Escala del Rango de Caudal del Líquido del Cliente)
Escala del Rango de Caudal del Líquido del Cliente = Rango de Caudal del Catálogo ÷ LSGCF @ 70° F
Escala del Rango de Caudal del Líquido del Cliente = ____________________
