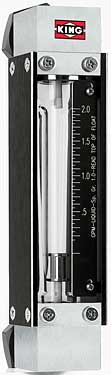

Serie 7450 – Caudalímetro de Tubo de Vidrio

Los medidores de estilo placa lateral con tubo de Vidrio borosilicatado de 75mm ó 150mm y conexiones de acero inoxidable 316L o latón.
Válvulas opcionales. También disponible con extremos de PVC y estructura de Hastelloy C-276 para mayor resistencia química.

Descripción

Tubo Medidor
Vidrio Borosilicatado

Componentes Internos
Acero Inoxidable 316L

Accesorios de Entrada/Salida
FNPT, Horizontal
Válvula de Control opcional

Material de Montaje
Latón o Acero Inoxidable 316L

Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®

Opciones

Calibraciones Certificadas
Conforme al ISA RP 16.6

Escalas
Se puede producir en cualquier unidad volumétrica



Líquido Compatible
Gas Compatible

7450 Series Glass Tube Rotameters

Rendimiento

Capacidades
.48 a 7.4 GPM — Agua
2 a 20 SCFM — Aire

Escala
75 mm (3"), 150 mm (6")
Lectura Directa, desmontable

Precisión
Caudal de ± 5% de Escala Total, 75 mm
Caudal de ± 3% de Escala Total, 150 mm

Reducción
10:1 a menos que se indique de otra manera

Repetibilidad 1%

Temperatura Máx.
200° F (93° C)

Presión Máx.
200 psig

Temperatura Ambiente
33° F to 125° F (1° C to 52° C)



Materiales De la Estructura

Parte Estándar Optional
Tubo Medidor Vidrio Borosilicatado
Marco Aluminio Anodizado 304 SS
Pantalla Policarbonato
Accesorios/Ensamble de Válvulas 316L ACERO INOX Latón, PVC
Flotador 316L ACERO INOX Hastelloy® 276-C
Juntas Tóricas Viton® Buna-N, EPR, Kalrez®



Especificaciones

Modelos a Escala 75mm (3")
Número de Pedido Caudal del Agua Escala Total Caudal del Aire Escala Total Número de Flotador Tipo de Flotador Diámetro del Tubo Número del Tubo Dimensiones (Pulgadas)
GPM LPM SCFM SLPM A B C D E
3G1 0.48 1.8 2 56 1/2-LPG-04 LP .50" 1/2-24-G-3 1.75 1.50 8.00 7.00 2.25
3G2 1 3.8 4 112 1/2-LPG-05 LP .50" 1/2-24-G-3 1.75 1.50 8.00 7.00 2.25
3G3 2 7.6 8.2 230 1/2-SLG-01 SL .50" 1/2-24-G-3 1.75 1.50 8.00 7.00 2.25
3P1 2.5 9.4 10 280 5/8-GVP-01 GV .625" 5/8-29-P-3 1.75 1.50 8.00 7.00 2.25
3P2 4 15 20 560 5/8-SLP-01 SL .625" 5/8-29-P-3 1.75 1.50 8.00 7.00 2.25
3P3 5.6 21 5/8-SLP-02 SL .625" 5/8-29-P-3 1.75 1.50 8.00 7.00 2.25
3P4 7.4 28 5/8-SLP-03 SL .625" 5/8-29-P-3 1.75 1.50 8.00 7.00 2.25
Modelos a Escala 150mm (6")
Número de Pedido Caudal del Agua Escala Total Caudal del Aire Escala Total Número de Flotador Tipo de Flotador Diámetro del Tubo Número del Tubo Dimensiones (Pulgadas)
GPM LPM SCFM SLPM A B C D E
6G1 0.5 1.9 2 57 1/2-LPG-04 LP .50" 1/2-24-G-6 1.75 1.50 11.56 10.56 2.25
6G2 1 3.8 4.2 118 1/2-LPG-05 LP .50" 1/2-24-G-6 1.75 1.50 11.56 10.56 2.25
6G3 2 7.6 8.2 230 1/2-SLG-01 SL .50" 1/2-24-G-6 1.75 1.50 11.56 10.56 2.25
6P1 2.5 9.4 10 280 5/8-GVP-02 GV .625" 5/8-32-P-6 1.75 1.50 11.56 10.56 2.25
6P2 4 15 20 560 5/8-SLP-04 SL .625" 5/8-32-P-6 1.75 1.50 11.56 10.56 2.25
6P3 5.6 21 5/8-SLP-05 SL .625" 5/8-32-P-6 1.75 1.50 11.56 10.56 2.25
6P4 7.4 28 5/8-SLP-06 SL .625" 5/8-32-P-6 1.75 1.50 11.56 10.56 2.25



Tipos de Flotador

LP GV SL
LP Flowmeter Float GV Flowmeter Float SL Flowmeter Float
Mínima Pérdida de Presións Viscosidad Máxima Compensación Caudal Máximo





Diámetro de la Conexión: .3/8" FNPT

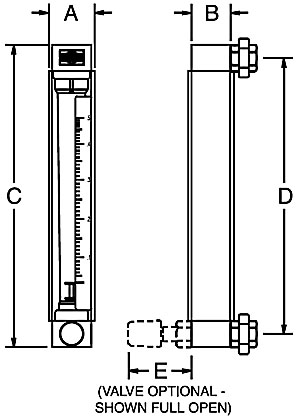

7450 Flowmeter Size



Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.

7
4
5
Serie de Medidor Número de Pedido Material de Montaje Material de Junta Tórica Tipo de Escala Opción de Válvula
Ver Tabla de Especificaciones Latón - 1
ACERO INOX 316L - 2
EPR - 1
Buna-N - 2
Viton® - 3
Kalrez® Sin Válvula - 4
Kalrez® Con Válvula - 5
Milímetros - 1
GPM Agua@70°F - 2
LPM Agua@70°F - 3
SCFM Aire@STP - 4
SLPM Aire@STP - 5
No estándar – 6
Latón - Entrada - 1
Latón – Salida - 2
Sin Válvula - 3
ACERO INOX 316L - Entrada - 4
ACERO INOX 316L - Salida – 5

Ejemplo: 745 - 6P4 - 2 - 3 - 2 - 1
