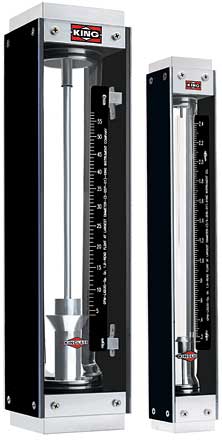

Serie 7459 -Caudalímetro de Tubo de Vidrio

Con la ampliación de la línea de los rotámetros con estructura de placa lateral, la empresa King presenta su Serie 7459. Estos
modelos cuentan con tubo de Vidrio borosilicatado en escala de 250 mm con placas laterales de aluminio y pantalla de
policarbonato. Las conexiones son de acero Inoxidable 316L, FNPT vertical

Descripción

Tubo Medidor
Vidrio Borosilicatado

Componentes Internos
Estándar: Acero Inoxidable 316L

Accesorios de Entrada/Salida
NPT, Vertical

Conexión:
Tamaños 3 y 4: 1/2” FNPT
Tamaño 5: 3/4” FNPT
Tamaño 6: 1” FNPT
Tamaño 8 y 9: 1 1/2” FNPT

Material de Montaje
Estándar: Acero Inoxidable 316L

Elastómeros
Estándar: Viton
Opcional: Buna N, EPR, y Kalrez®

Opciones

Calibraciones Certificadas
Conforme al ISA RP 16.6

Escalas
Se pueden producir en cualquier
unidad volumétrica

7459 Series Glass Tube Rotameters

Rendimiento

Capacidades
.22 a 100 GPM — Agua
0.9 a 350 SCFM — Aire

Escala
250 mm (10")
Lectura directa, desmontable

Precisión
Caudal de ± 2% de Escala Total

Reducción
Caudal de ± 2% de Escala Total

Repetibilidad
.50%

Temperatura Máx.
200° F (93° C) Líquido
250° F (121° C) Gases

Presión Máx.
Tamaños 3 y 4: 350 psig
Tamaño 5: 175 psig
Tamaño 6, 8 y 9: 125 psig

Temperatura Máx.
 33° F to 125° F (1° C to 52° C)



Líquido Compatible
Gas Compatible



Materiales De la Estructura

Parte Estándar Opcional
Tubo Medidor Vidrio Borosilicatado —
Placas Laterales Aluminio Anodizado ACERO INOX 304
Pantalla Policarbonato —
Accesorios ACERO INOX 316L —
Flotador ACERO INOX 316L Hastelloy® 276-C*
Juntas Tóricas Viton® Buna-N, EPR, Kalrez®*
*Costo adicional, llamar para preguntar en la fábrica



Especificaciones

Número
de
Pedido		 Caudal de
Escala Total
GPM-Agua		 Número
de
Pedido 		Caudal de
Escala Total
SCFM-Aire1		 Número
de Flotador		 Tipo
de Flotador		 Caída de
Presión
En W.C.		 Número
del Tubo 		Diámetro
del Tubo 		Diámetro de
la Conexión
(FNPT)
31W 0.220 31A 0.9 3/8-LPG-01 LP — 3G 3/8-20-G-10 1/2"
32W 0.315 32A 1.4 3/8-SLG-01 SL 2 3G 3/8-20-G-10 1/2"
33W 0.640 33A 2.7 3/8-SLG-02 SL 7 3G 3/8-20-G-10 1/2"
41W 0.77 41A 3.4 1/2-LPG-01 LP 6 4G 1/2-32-G-10 1/2"
42W 1.02 42A 4.4 1/2-LPG-02 LP 10 4G 1/2-32-G-10 1/2"
43W 1.20 43A 5.0 1/2-GVG-01 GV 0 4G 1/2-32-G-10 1/2"
44W 1.44 44A 6.1 1/2-GSG-01 GS 15 4G 1/2-32-G-10 1/2"
45W 1.92 45A 8.5 1/2-SLG-01 SL 28 4G 1/2-32-G-10 1/2"
46W 2.26 46A 10.2 1/2-SLG-02 SL 41 4G 1/2-32-G-10 1/2"
51W 1.1 51A 4.5 3/4-LPG-01 LP 1 5G 3/4-28-G-10 3/4"
52W 2.4 52A 10.0 3/4-GVG-01 GV 4 5G 3/4-28-G-10 3/4"
53W 3.0 53A 12.0 3/4-GSG-01 GS 5 5G 3/4-28-G-10 3/4"
54W 3.3 54A 13.2 3/4-GVG-02 GV 6 5G 3/4-28-G-10 3/4"
55W 4.0 55A 16.4 3/4-GSG-02 GS 6 5G 3/4-28-G-10 3/4"
56W 5.2 56A 22.0 3/4-SLG-01 SL 18 5G 3/4-28-G-10 3/4"
61W 6.9 — — 1-LPG-02 LP 4 6G 1-32-G-10 1"
62W 9.8 — — 1-SLG-01 SL 8 6G 1-32-G-10 1"
63W 12.6 — — 1-SLG-02 SL 13 6G 1-32-G-10 1"
64W 6.7 64A 27.0 1-LPP-01 LP 4 6P 1-40-P-10 1"
65W 7.4 65A 30.0 1-GVP-01 GV 6 6P 1-40-P-10 1"
66W 8.5 66A 35.0 1-GVP-02 GV 8 6P 1-40-P-10 1"
67W 10.4 67A 42.5 1-GSP-01 GS 10 6P 1-40-P-10 1"
68W 11.6 68A 46.5 1-GVP-03 GV 15 6P 1-40-P-10 1"
69W 12.0 69A 50.0 1-GSP-02 GS 14 6P 1-40-P-10 1"
610W 15.6 610A 63.0 1-GSP-03 GS 24 6P 1-40-P-10 1"
611W 21.6 611A 100.0 1-SLP-01 SL 61 6P 1-40-P-10 1"
612W 27.5 — — 1-SLP-02 SL 85 6P 1-40-P-10 1"
613W 34.5 — — 1-SLP-03 SL 110 6P 1-40-P-10 1"
84W 17.0 84A 70.0 11/2-GVP-01 GV 10 8P 11/2-32-P-10 1 1/2"
85W 21.2 85A 87.0 11/2-GVP-02 GV 13 8P 11/2-32-P-10 1 1/2"
86W 22.2 — — 11/2-GSP-01 GS 14 8P 11/2-32-P-10 1 1/2"
87W 24.8 87A 102.0 11/2-GVP-03 GV 18 8P 11/2-32-P-10 1 1/2"
88W 28.5 — — 11/2-GSP-02 GS 20 8P 11/2-32-P-10 1 1/2"
89W 34.0 — — 11/2-GSP-03 GS 24 8P 11/2-32-P-10 1 1/2"
94W 41.5 94A 170.0 2-GVP-01 GV 20 9P 2-30-P-10 1 1/2"
95W 58.0 95A 240.0 2-GSP-01 GS 25 9P 2-30-P-10 1 1/2"
96W 65.0 96A 270.0 2-GSP-02 GS 30 9P 2-30-P-10 1 1/2"
97W 85.0 97A 350.0 2-SLP-00 SL 40 9P 2-30-P-10 1 1/2"
98W 100.0 — — 2-SLP-01 SL 50 9P 2-30-P-10 1 1/2"

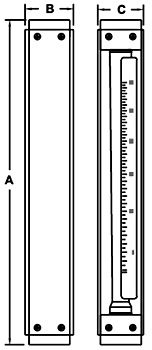

Dimensiones (Pulgadas)

Tubo Tamaño Longitud de Escala
A B C
3-6 17 2.5 2.375
8-9 19 4.5 4.5
7459 Flowmeter



Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.

7
4
5
 *
2
Serie de Medidor Número de Pedido Material de Montaje Material Junta Tórica Tipo de Escala
Ver Tabla de Especificaciones ACERO INOX 316L - 2 EPR - 1
Buna-N - 2
Viton® - 3
Kalrez® - 4		 Milímetro - 1
GPM Agua@70°F - 2
LPM Agua@70°F - 3
SCFM Aire@STP - 4
SLPM Aire@STP - 5
No estándar - 6

* Use solo está casilla con los números de pedido del 610W al 613W. Caso contrario, dejar en blanco.

Ejemplo: 745 - 54W - 2 - 3 - 6



Descargar Especificaciones del Producto en Formato PDF

Descargar Instrucciones de Instalación
