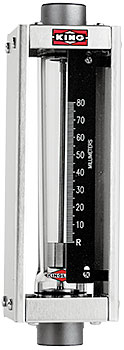

Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®
Accesorios de Entrada/Salida
NPT Vertical
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche y Cubiertas
Acero Inoxidable 304
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se pueden producir en cualquier
unidad volumétrica
Capacidades
.5 a 25 GPM — Agua
2 a 14 SCFM — Aire

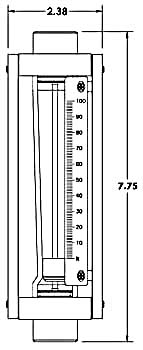

Escala
80 mm (3") Lectura directa, desmontable
Precisión
Caudal de ± 5% de Escala Total
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
1%
Temperatura Máx.
Sólo Acero Inoxidable 316L
250° F (121° C) - Gases
200° F (93° C) - Líquido
Presión Máx.
Sólo Acero Inoxidable 316L
200 psig
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
Líquido Compatible | |
Gas Compatible |
Parte | Estándar | Opcional |
Tubo Medidor | Vidrio Borosilicatado | |
Accesorios | ACERO INOX 316L | PVC* |
Flotador | ACERO INOX 316L | Hastelloy® C-276 |
Barra de Guía | ACERO INOX 316L | Hastelloy® C-276 |
Topes de Flotador | ACERO INOX 316L | Hastelloy® C-276 |
Juntas Tóricas | Viton® | EPR, Buna-N, Kalrez® |
*No apto para servicio de aire
Número de Pedido |
Caudal de Escala GPM - Agua |
Número de Pedido |
Caudal de Escala Completa SCFM - Aire¹ |
Número de Flotador |
Tipo de Flotador |
Caída de Presión en W.C. |
Diámetro del Tubo² |
Número de Tubos |
Diámetro de Conexión |
41W | 0.5 | 41A | 2.0 | 1/2-LPG-04 | LP | | 4G (.50") | 1/2-751-4G | 1/2" - FNPT |
42W | 1.0 | 42A | 4.0 | 1/2-LPG-05 | LP | 5 | 4G (.50") | 1/2-751-4G | 1/2" - FNPT |
43W | 2.0 | 43A | 8.2 | 1/2-SLG-01 | SL | 9 | 4G (.50") | 1/2-751-4G | 1/2" - FNPT |
44W | 3.5 | 44A | 14.0 | 5/8-SLP-01 | SL | 9 | 4P (.625") | 5/8-753-P4 | 1/2" - FNPT |
45W | 5.6 | | | 5/8-SLP-02 | SL | 11 | 4P (.625") | 5/8-753-P4 | 1/2" - FNPT |
46W | 7.4 | | | 5/8-SLP-03 | SL | 15 | 4P (.625") | 5/8-753-P4 | 1/2" - FNPT |
61W | 10.0 | | | 1-GSP-01 | GS | 16 | 6P (1") | 1-749-6P | 1" - FNPT |
62W | 15.0 | | | 1-SLG-02 | SL | 24 | 6P (1") | 1-749-6P | 1" - FNPT |
63W | 25.0 | | | 1-SLG-01 | SL | 42 | 6P (1") | 1-749-6P | 1" - FNPT |
Notas a pie de página:
1. Debido a la naturaleza compresible de gas, los medidores usados en este servicio podrían estar sujetos a rebotar el flotador si:
• El Medidor se usa en aplicaciones de muy baja presión.
• Hay más de dos diámetros de tubo entre el medidor y la válvula de control.
• El gas a medir es de Gravedad Específica baja.
• El medidor está funcionando por debajo del 20% del caudal de escala total.
• La contrapresión es insuficiente para estabilizar el flotador.
Al realizar un pedido de un medidor para usar el servicio de gas, por favor informe al ingeniero de ventas sobre los pormenores de la aplicación.
2. Tubos con la designación “G” (por ej. 4G) tienen flotadores guiados por el borde. Los Tubos designados “P” (por ej. 6P) tienen flotadores guiados por los polos.
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
4
6 |
||||
Serie de Medidor | Material de Montaje | Material del Flotador | Material de Junta Tórica | Número de Pedido |
ACERO INOX 316 - 1 PVC - 3 (No para servicio aéreo) |
ACERO INOX 316 - 2 Hastelloy® 276-C - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Ver Tabla de Especificaciones |
Ejemplo: 746 - 1 - 2 - 1 - 63W
