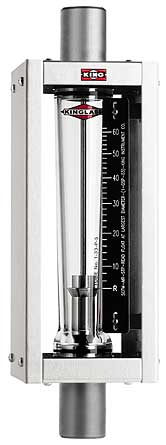

Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®
Accesorios de Entrada/Salida
FNPT o Brida, Vertical u Horizontal
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC (solo conexiones verticales)
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche y Cubiertas
Acero Inoxidable 304
Alarma
Interruptor de Lengüeta de Enganche
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se pueden producir en cualquier
unidad volumétrica
Capacidades
.25 a 116 GPM — Agua
1 a 245 SCFM — Aire
Escala
127 mm (5") Lectura directa, desmontable
Precisión
Caudal de ± 3% de Escala Completa
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
.50%
Temperatura Máx.
Accesorios de a INOX 316L
250° F (121° C), gases
200° F (93° C), líquido
Accesorios de PVC
110° F (43° C)
Presión Máx.
Accesorios de ACERO INOX 316L — 250 psig, tamaño 3 & 4
Accesorios de ACERO INOX 316L — 200 psig, tamaño 5 & 6
Accesorios de ACERO INOX 316L — 150 psig, tamaño 8 & 9
Accesorios de PVC — 150 psig
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
Líquido Compatible | |
Gas Compatible | |
Alarma Compatible |
Parte | Estándar | Opcional |
Tubo Medidor | Vidrio Borosilicatado | |
Accesorios | ACERO INOX 316L | PVC* |
Flotador | ACERO INOX 316L | Hastelloy® 276-C |
Barra de Guía | ACERO INOX 316L | Hastelloy® C-276 |
Topes de Flotador | ACERO INOX 316L | Hastelloy® C-276 |
Juntas Tóricas | Viton® | Buna-N, EPR, Kalrez® |

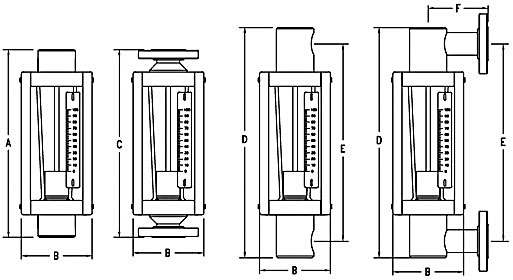

Número de Pedido | Caudal de Escala Completa GPM - Agua | Opciones de Alarma | Número de Flotador | Tipo de Flotador | Caída de Presión En W.C | Diámetro del Tubo - Número | Dimensiones (Pulgadas) | Diamétro de la Conexión | ||||||
A | B | C | D | E | F | FNPT | Brida | |||||||
31W | .25 | No | 3/8-LPG-01 | LP | --- | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
32W | .36 | No | 3/8-SLG-01 | SL | 2 | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
33W | .74 | No | 3/8-SLG-02 | SL | 5 | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
41W | 1.0 | No | 1/2-LPG-01 | LP | 6 | 4G - 1/2-27-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
43W | 2.0 | Yes | 1/2-SLG-01 | GS | 10 | 4G - 1/2-27-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
51W | 1.5 | No | 3/4-LPG-01 | LP | 3 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
52W | 3.8 | Yes | 3/4-GSG-01 | GS | 10 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
53W | 5.0 | Yes | 3/4-SLG-01 | SL | 14 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
61W | 6.0 | No | 1-GVP-01 | GV | 5 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
62W | 7.4 | No | 1-GVP-02 | GV | 6 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
63W | 9.6 | No | 1-GSP-01 | GS | 10 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
64W | 11.0 | No | 1-GSP-02 | GS | 13 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
65W | 14.0 | No | 1-GSP-03 | GS | 24 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
66W | 20.0 | Yes | 1-SLP-01 | SL | 39 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
67W | 26.0 | Yes | 1-SLP-02 | SL | 45 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
81W | 22.0 | Yes | 11/2-GVP-01 | GV | 16 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
82W | 30.0 | No | 11/2-GVP-02 | SL | 23 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
83W | 44.0 | Yes | 11/2-SLP-01 | SL | 30 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
84W | 50.0 | Yes | 11/2-SLP-02 | SL | 35 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
85W | 61.0 | Yes | 11/2-SLP-03 | SL | 40 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
91W | 41.0 | Yes | 2-GVP-01 | GV | 5 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
92W | 60.0 | Yes | 2-GSP-01 | GS | 16 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
93W | 86.0 | Yes | 2-SLP-01 | SL | 25 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
94W | 116.0 | Yes | 2-SLP-02 | SL | 45 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
Número de Pedido | Caudal de Escala Total SCFM - Aire |
Opciones de Alarma | Número de Flotador | Tipo de Flotador | Caída de Presión En W.C | Diámetro del Tubo - Número | Dimensiones (Pulgadas) | Diámetro de la Conexión | ||||||
A | B | C | D | E | F | FNPT | Brida | |||||||
31A | 1.0 | No | 3/8-LPG-01 | LP | --- | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
32A | 1.5 | No | 3/8-SLG-01 | SL | 2 | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
33A | 3.0 | No | 3/8-SLG-02 | SL | 5 | 3G - 3/8-20-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
41A | 4.2 | No | 1/2-LPG-01 | LP | 6 | 4G - 1/2-27-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
43A | 8.2 | Yes | 1/2-SLG-01 | GS | 10 | 4G - 1/2-27-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 3.50 | 3/4” | 1/2” |
51A | 6.0 | No | 3/4-LPG-01 | LP | 3 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
52A | 16.0 | Yes | 3/4-GSG-01 | GS | 10 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
53A | 21.5 | Yes | 3/4-SLG-01 | SL | 14 | 5G - 3/4-30-G-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
61A | 25.5 | No | 1-GVP-01 | GV | 5 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
62A | 30.0 | No | 1-GVP-02 | GV | 6 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
63A | 40.0 | No | 1-GSP-01 | GS | 10 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
64A | 45.0 | No | 1-GSP-02 | GS | 13 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
65A | 62.0 | No | 1-GSP-03 | GS | 24 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
66A | 90.0 | Yes | 1-SLP-01 | SL | 39 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
— | — | — | 1-SLP-02 | SL | 45 | 6P - 1-33-P-5 | 14.78 | 4.22 | 14.78 | 13.13 | 12.50 | 4.00 | 3/4” | 1” |
81A | 90.0 | Yes | 11/2-GVP-01 | GV | 16 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
82A | 125.0 | No | 11/2-GVP-02 | SL | 23 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
83A | 180.0 | Yes | 11/2-SLP-01 | SL | 30 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
84A | 200.0 | Yes | 11/2-SLP-02 | SL | 35 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
85A | 250.0 | Yes | 11/2-SLP-03 | SL | 40 | 8P - 11/2-34-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
91A | 160.0 | Yes | 2-GVP-01 | GV | 5 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
92A | 245.0 | Yes | 2-GSP-01 | GS | 16 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
— | — | — | 2-SLP-01 | SL | 25 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
— | — | — | 2-SLP-02 | SL | 45 | 9P - 2-33-P-5 | 13.86 | 5.90 | 13.86 | 17.25 | 14.50 | 5.00 | 1 1/2” | 1 1/2” |
LP | GV | GS | SL |
Menor Caída de Presión | Máxima Compensación de Viscosidad | Compensación de Semi-viscosidad | Máximo Caudal |
Interruptor de Lengüeta de Enganche
Hay un interruptor de lengüeta de enganche disponible para los caudalímetros de las series 7300, 7470, 7480, 7600 y 7900. El interruptor es de tipo lengüeta (reed) y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato simple por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su código eléctrico local para las especificaciones del cableado.
Especificaciones del Interruptor
Tipo de Interruptor: SPDT
Tensión de Contacto Máx.: 100 Vdc
Corriente de Contacto Máx.: 0.2 A
Energía de Contacto Máx.: 4 W
Tensión de Ruptura: 200 Vdc
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
4
7 |
|||||
Serie de Medidor | Tipo/Material de Montaje | Material de Flotador | Material de Junta Tórica | Número de Pedido | Opción de Alarma |
FNPT Vertical – A INOX 316L - 1 FNPT Horizontal – A INOX 316L - 2 Brida Vertical - 150# - 3 Brida Vertical - 300# - 4 Brida Horizontal - 150# - 5 Brida Horizontal - 300# - 6 FNPT-PVC Vertical - 7* *(no apto para servicio de aire) |
A INOX 316L - 2 Hastelloy® 276-C - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Ver Tabla de Especificaciones |
Ver Tabla de Especificaciones Para Disponibilidad Sin Alarma - 0 Con Alarma - 1 |
Ejemplo: 747 - 2 - 2 - 1 - 83W - 0
