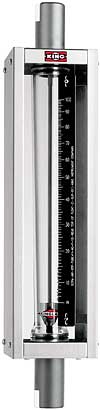

Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®
Accesorios de Entrada/Salida
NPT o Brida, Vertical u Horizontal
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC (solo conexiones verticales)
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche y Cubiertas
Acero Inoxidable 304
Alarma
Interruptor de Lengüeta de Enganche
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se puede producir en cualquier
unidad volumétrica
Capacidades
.22 a 132 GPM – Agua
.9 a 350 SCFM – Aire
Escala
250 mm (10") Lectura directa, desmontable
Precisión
Caudal de ± 2% Escala Total
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
1/2%
Temperatura Máx.
Accesorios de Acero Inoxidable 316L – 200° F (93° C)
Accesorios de PVC – 110° F (43° C)
Presión Máx.
Accesorios de Acero Inoxidable 316L– 250 psig, tamaño 3 & 4
Accesorios de Acero Inoxidable 316L– 250 psig, tamaño 5 & 6
Accesorios de Acero Inoxidable 316L– 150 psig, tamaño 8 & 9
Accesorios PVC – 150 psig, tamaño 3,4,5 & 6
Accesorios PVC – 125 psig, tamaño 8 & 9
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
Líquido Compatible | |
Gas Compatible | |
Alarma Compatible |
Parte | Estándar | Opcional |
Tubo Medidor | Vidrio Borosilicatado | |
Accesorios | ACERO INOX 316L | PVC* |
Flotador | ACERO INOX 316L | Hastelloy® 276-C |
Barra de Guía | ACERO INOX 316L | Hastelloy® C-276 |
Topes de Flotador | ACERO INOX 316L | Hastelloy® C-276 |
Juntas Tóricas | Viton® | Buna-N, EPR, Kalrez® |
Número de Pedido |
Caudal de Escala Completa GPM-Agua |
Opción de Alarma |
Caudal de Escala Completa SCFM-Aire¹ |
Caudal máximo de la escala |
Opción de Alarma |
Número de Flotador |
Tipo de Flotador |
Press. Caída de Presión En W.C.² |
Diámetro del Tubo³ - Número |

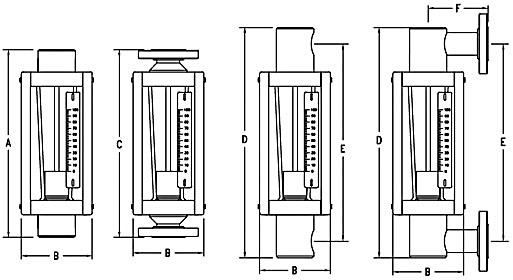

Dimensiones (Pulgadas) | Diámetro de la Conexión |
||||||
A | B | C | D | E | F | FNPT | Tamaño | ||||||||||
31W | .22 | No | 31A | 0.9 | No | 3/8-LPG-01 | LP | | 3G - 3/8-20-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
32W | .315 | No | 32A | 1.4 | No | 3/8-SLG-01 | SL | 2 | 3G - 3/8-20-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
33W | .64 | No | 33A | 2.7 | No | 3/8-SLG-02 | SL | 7 | 3G - 3/8-20-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
41W | .77 | No | 41A | 3.4 | No | 1/2-LPG-01 | LP | 6 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
42W | 1.02 | No | 42A | 4.4 | No | 1/2-LPG-02 | LP | 10 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
43W | 1.2 | Yes | 43A | 5 | Yes | 1/2-GVG-01 | GV | 10 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
44W | 1.44 | No | 44A | 6.1 | No | 1/2-GSG-01 | GS | 15 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
45W | 1.92 | Yes | 45A | 8.5 | Yes | 1/2-SLG-01 | SL | 28 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
46W | 2.26 | Yes | 46A | 10.2 | Yes | 1/2-SLG-02 | SL | 41 | 4G - 1/2-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 3.5 | 3/4" | 1/2" |
51W | 1.1 | No | 51A | 4.5 | No | 3/4-LPG-01 | SL | 1 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
52W | 2.4 | Yes | 52A | 10 | Yes | 3/4-GVG-01 | SL | 4 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
53W | 3 | Yes | 53A | 12 | Yes | 3/4-GSG-01 | SL | 5 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
54W | 3.3 | Yes | 54A | 13.2 | Yes | 3/4-GVG-02 | SL | 6 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
55W | 4 | Yes | 55A | 16.4 | Yes | 3/4-GSG-02 | SL | 6 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
56W | 5.2 | Yes | 56A | 22 | Yes | 3/4-SLG-01 | SL | 18 | 5G - 3/4-28-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
61W | 6.9 | Yes | | | No | 1-LPG-02 | LP | 4 | 6G - 1-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
62W | 9.8 | Yes | | | No | 1-SLG-01 | SL | 8 | 6G - 1-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
63W | 12.6 | Yes | | | No | 1-SLG-02 | SL | 13 | 6G - 1-32-G-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
64W | 6.7 | No | 64A | 27 | No | 1-LPP-01 | LP | 4 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
65W | 7.4 | No | 65A | 30 | No | 1-GVP-01 | GV | 6 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
66W | 8.5 | No | 66A | 35 | No | 1-GVP-02 | GV | 8 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
67W | 10.4 | No | 67A | 42.5 | No | 1-GSP-01 | GS | 10 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
68W | 11.6 | No | 68A | 46.5 | No | 1-GVP-03 | GV | 15 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
69W | 12 | No | 69A | 50 | No | 1-GSP-02 | GS | 14 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
610W | 15.6 | No | 610A | 63 | No | 1-GSP-03 | GS | 24 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
611W | 21.6 | Yes | 611A | 100 | Yes | 1-SLP-01 | SL | 61 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
612W | 27.5 | Yes | | | No | 1-SLP-02 | SL | 85 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
613W | 34.5 | Yes | | | No | 1-SLP-03 | SL | 110 | 6P - 1-40-P-10 | 19.69 | 4.22 | 19.69 | 19.13 | 17.5 | 4 | 3/4" | 1" |
84W | 17 | No | 84A | 70 | No | 11/2-GVP-01 | LP | 2 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
85W | 21.2 | No | 85A | 87 | No | 11/2-GVP-02 | LP | 4 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
86W | 22.2 | No | | | No | 11/2-GSP-01 | LP | 6 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
87W | 24.8 | No | 87A | 102 | No | 11/2-GVP-01 | GV | 10 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
88W | 28.5 | No | | | No | 11/2-GSP-02 | GV | 20 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
89W | 34.5 | No | | | No | 11/2-GSP-03 | GS | 24 | 8P - 11/2-32-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
94W | 41.5 | No | 94A | 170.0 | No | 2-GVP-01 | GV | 2 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
95W | 58 | No | 95A | 240.0 | No | 2-GSP-01 | GS | 6 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
96W | 65 | No | 96A | 270.0 | No | 2-GSP-02 | GS | 10 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
97W | 85.0 | No | 97A | 350.0 | No | 2-SLP-00 | SL | 40 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
98W | 100.0 | No | | | No | 2-SLP-01 | SL | 50 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
99W | 132.0 | No | | | No | 2-SLP-02 | SL | 60 | 9P - 2-30-P-10 | 19.69 | 5.9 | 19.69 | 23.26 | 20.5 | 5 | 1 1/2" | 1 1/2" |
LP | GV | GS | SL |
Menor Caída de Presión | Máxima Compensación de Viscosidad | Compensación de Semi-Viscosidad | Máximo Caudal |
Interruptor de Lengüeta de Enganche
Hay un interruptor de lengüeta de enganche disponible para los caudalímetros de las series 7300, 7470, 7480, 7600 y 7900. El interruptor es de tipo lengüeta (reed) y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato simple por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su código eléctrico local para las especificaciones del cableado.
Especificaciones del Interruptor
Tipo de Interruptor: SPDT
Tensión de Contacto Máx.: 100 Vdc
Corriente de Contacto Máx.: 0.2 A
Energía de Contacto Máx.: 4 W
Tensión de Ruptura: 200 Vdc
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
4
8 |
|||||
Serie de Medidor | Material de Montaje/Tipo | Material del Flotador | Material de Junta Tórica |
Número de Pedido | Opción de Alarma |
FNPT Vertical - 316L SS - 1 FNPT Horizontal - 316L SS - 2 Brida Vertical - 150# - 3 Brida Vertical - 300# - 4 Brida Horizontal - 150# - 5 Brida Horizontal - 300# - 6 FNPT-PVC Vertical - 7 (no apto para servicio de aire) |
A INOX 316L - 2 Hastelloy® 276-C - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Ver Tabla de Especificaciones |
Ver Tabla de Especificaciones para Disponibilidad Sin Alarma - 0 Con Alarma - 1 |
Ejemplo: 748 - 1 - 2 - 3 - 61W - 0
