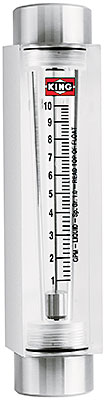

Serie 7510 & 7511 – Caudalímetro de Tubo Acrílico

Descripción

Tubo Medidor
Manufacturado en Acrílico Fundido

Componentes Internos
Acero Inoxidable 316L

Accesorios de Entrada/Salida
FNPT, Vertical

Material de Montaje
Estándar: PVC
Opcional: Acero Inoxidable 316L, Latón

Elastómeros
Estándar: EPR
Opcional: Buna N, Viton

Opciones

Calibraciones Certificadas
Conforme al ISA RP 16.6

Escalas
Se puede producir en cualquier
unidad volumétrica

	Líquido Compatible
	Gas Compatible

Rendimiento

Capacidades
7 GPH a 20 GPM – Agua
2.6 SCFH a 60 SCFM – Aire

Escala
50 mm, 65 mm, 100 mm, 127 mm, 250 mm Lectura directa

Precisión
Caudal de ± 6% de Escala Total, Escala de 50 mm
Caudal ± 5% de Escala Total, Escala de 65 mm
Caudal ± 4% de Escala Total, Escala de 100 mm
Caudal ± 3% de Escala Total, Escala de 127 mm
Caudal ± 2% de Escala Total, Escala de 250 mm

Reducción
10:1 a menos que se indique de otra manera

Repetibilidad
3%, Escala de 50 mm
2%, Escala de 75 mm
2%, Escala de 100 mm
2%, Escala de 127 mm
1/2%, Escala de 250 mm

Temperatura Máx.
Aire – 100° F (38° C)
Agua – 130° F (54° C)

Presión Máx.
Agua – 125 psig
Aire – 100 psig

Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
