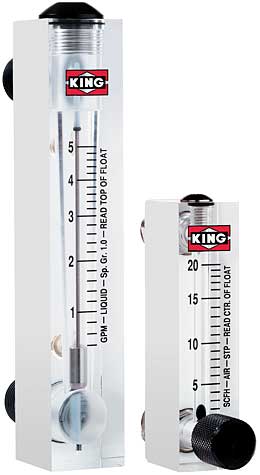

Tubo Medidor
Manufacturado en Acrílico Fundido
Componentes Internos
Acero Inoxidable 316L
Accesorios de Entrada/Salida
NPT, Horizontal, Válvula de Entrada opcional
Material de Montaje
Estándar: PVC (Latón para
Tamaño del bloque 2C)
Opcional: Acero Inoxidable 316L o Latón
Elastómeros
Estándar: EPR
Opcional: Buna N, Viton®, y Kalrez®
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se puede producir en cualquier
unidad volumétrica
Líquido Compatible | |
Gas Compatible |
Capacidades
7 GPH a 20 GPM – Agua
2.6 SCFH a 60 SCFM – Aire
Escala
50 mm, 75 mm, 100 mm, 127 mm, 250 mm
Lectura directa
Precisión
Caudal de ± 6% de Escala Total, Escala de 50 mm
Caudal de ± 4% de Escala Total, Escala de 75 mm
Caudal de ± 4% de Escala Total, Escala de 100 mm
Caudal de ± 7% de Escala Total, Escala de 6C-04, 6C-06
Caudal de ± 3% de Escala Total, Escala de 127 mm
Caudal de ± 2% de Escala Total, Escala de 250 mm
Turndown
10:1 to unless otherwise indicated
Repeatability
3%, 50 mm scale
2%, 75 mm scale
2%, 100 mm scale
4%, 6C-04, 6C-06
2%, 127 mm scale
1/2%, 250 mm scale
Max Temperature
Air 100° F (38° C)
Water 130° F (54° C)
Max Pressure
Water 125 psig
Air 100 psig
Ambient Temperature
33° F to 125° F (1° C to 52° C)
Modelo | 7520 | 7520 | 7530 | 7530 |
Bloque # | 2C | 3C, 5C, 6C & 7C | 2C | 3C, 5C, 6C & 7C |
Tubo Medidor | Acrílico Fundido | Acrílico Fundido | Acrílico Fundido | Acrílico Fundido |
Accesorios | Latón*, A INOX 316L | PVC*, Latón, A INOX 316L | Latón*, A INOX 316L | PVC*, Latón*, A INOX 316L |
Juntas Tóricas | EPR*, Buna-N, Viton® | EPR*, Buna-N, Viton® | EPR*, Buna-N, Viton® | EPR*, Buna-N, Viton® |
Ensamblaje Válvulas | No Disponible | No Disponible | Latón*, A INOX 316L | Latón*, A INOX 316L |
*Denota estructura estándar.
Número de Pedido |
Caudal de Agua |
Número de Pedido |
Caudal de Aire |

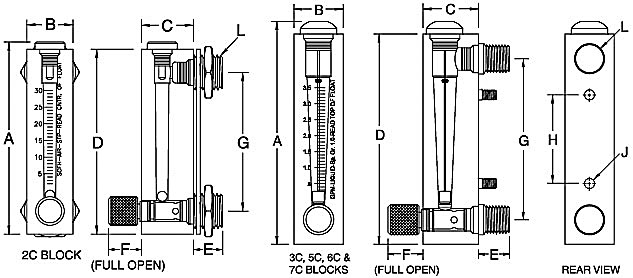

Dimensiones (pulgadas) | ||||||
A | B | C | D | E | F | G | ||||
Bloque #2C, 50mm (2" Pulgadas) Escala | ||||||||||
| | 2C-01 | 2.6 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
| | 2C-03 | 5 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
| | 2C-05 | 10 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
| | 2C-07 | 20 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-02 | 7 GPH | 2C-09 | 30 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-04 | 12 GPH | 2C-11 | 60 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-06 | 22 GPH | 2C-13 | 100 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-08 | 44 GPH | 2C-15 | 180 SCFH | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-10 | 60 GPH | 2C-17 | 4 SCFM | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
2C-12 | 75 GPH | | | 4.125 | 1 | 1.125 | 4 | .50 | 1.05 | 3 |
Bloque #3C, 75mm (3" Pulgadas) Escala | ||||||||||
3C-02 | 1 GPM | 3C-01 | 4 SCFM | 6.875 | 1.20 | 1.35 | 6.625 | 1 | 1.37 | 5 |
3C-04 | 2 GPM | 3C-03 | 8 SCFM | 6.875 | 1.20 | 1.35 | 6.625 | 1 | 1.37 | 5 |
3C-06 | 3.5 GPM | 3C-05 | 15 SCFM | 6.875 | 1.20 | 1.35 | 6.625 | 1 | 1.37 | 5 |
3C-08 | 5 GPM | 3C-07 | 23 SCFM | 6.875 | 1.20 | 1.35 | 6.625 | 1 | 1.37 | 5 |
Bloque #5C, 127mm (5" Pulgadas) Escala | ||||||||||
5C-10 | 10 GPH | 5C-11 | 42 SCFH | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
5C-12 | 20 GPH | 5C-13 | 100 SCFH | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
5C-14 | 40 GPH | 5C-15 | 175 SCFH | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
5C-02 | 1 GPM | 5C-01 | 4 SCFM | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.25 | 6.437 |
5C-04 | 100 GPH | 5C-03 | 6.8 SCFM | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
5C-06 | 2 GPM | 5C-05 | 8.2 SCFM | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
5C-08 | 5 GPM | 5C-07 | 22 SCFM | 8.45 | 1.20 | 1.35 | 8.25 | 1 | 1.37 | 6.437 |
Bloque #6C, 100mm (4" Pulgadas) Escala | ||||||||||
6C-02 | 10 GPM | 6C-01 | 40 SCFM | 9.125 | 1.78 | 1.812 | 8.875 | 1.25 | 1.875 | 6.5 |
6C-04 | 15 GPM | 6C-03 | 60 SCFM | 9.125 | 1.78 | 1.812 | 8.875 | 1.25 | 1.875 | 6.5 |
6C-06 | 20 GPM | | | 9.125 | 1.78 | 1.812 | 8.875 | 1.25 | 1.875 | 6.5 |
Bloque #7C, 250mm (10" Pulgadas) Escala | ||||||||||
7C-02 | 2 GPM | 7C-01 | 8 SCFM | 14.5 | 1.78 | 1.812 | 14.25 | 0.75 | 1.75 | 12.25 |
7C-04 | 3.5 GPM | 7C-03 | 14.4 SCFM | 14.5 | 1.78 | 1.812 | 14.25 | 0.75 | 1.75 | 12.25 |
7C-06 | 5 GPM | 7C-05 | 20 SCFM | 14.5 | 1.78 | 1.812 | 14.25 | 0.75 | 1.75 | 12.25 |
7C-08 | 10 GPM | 7C-07 | 42 SCFM | 14.5 | 1.78 | 1.812 | 14.25 | 0.75 | 1.75 | 12.25 |
Bloque | Conexión | Línea central | Hilo (rosca) | Diámetro |
Número | Diámetro | H | J | L |
2C | 1/4" FNPT | | | 0.625 |
3C | 1/2" MNPT x .25"FNPT | 3 | .25 - 20 | 1 |
5C | 1/2" MNPT x .25"FNPT | 3.937 | .25 - 20 | 1 |
6C | 1" MNPT | 4 | .25 - 20 | 1.375 |
7C | 1/2" FNPT | 8.75 | .375 - 24 | 1.25 |
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
5
|
||||
Serie de Medidor | Material de Montaje | Material Junta Tórica | Material de Válvula | Número de Pedido |
7520 Sin Válvula 7530 Con Válvula |
Latón - 1 PVC - 2 A INOX 316L - 3 |
EPR - 1 Buna-N - 2 Viton® - 3 |
Latón - 1 A INOX 316L - 2 Sin Válvula - 0 |
SVer Tabla de Especificaciones |
Ejemplo: 7520 - 1 - 1 - 0 - 5C06
