Serie 7610 – Caudalímetro de Tubo de Vidrio

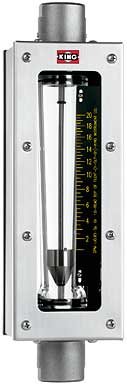

El modelo 7610 cuenta con un tubo medidor de Vidrio borosilicatado, de una escala de 127 mm en un estuche de acero inoxidable 304 totalmente hermético. Los accesorios 316L en línea y componentes internos o accesorios de PVC con componentes internos de Hastelloy® C-276 se adaptan a una variedad de aplicaciones

Descripción

Tubo Medidor
Vidrio Borosilicatado

Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®

Accesorios de Entrada/Salida
FNPT, Vertical

Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC

Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®

Opciones

Alarma
Interruptor de Lengüeta para Bloqueo

Calibraciones Certificadas
Conforme al ISA RP 16.6

Escalas
Se pueden producir en cualquier unidad volumétrica



Líquido Compatible
Gas Compatible
Alarma Compatible



King Flowmeters - 7610 Series Glass Tube Rotameters

Rendimiento

Capacidades
.25 a 116 GPM — Agua
1 a 245 SCFM — Aire

Escala
127 mm (5") Lectura directa, desmontable

Precisión
Caudal de ± 3% de la Escala Total

Reducción
10:1 a menos que se indique de otra manera

Repetibilidad
1/2%

Temperatura Máx.
Accesorios de ACERO INOX 316L — 200° F (93° C) Accesorios de PVC — 110° F (43° C)

Presión Máx.
Accesorios de ACERO INOX 316L — 250 psig, tamaño 3 & 4
Accesorios de ACERO INOX 316L — 200 psig, tamaño 5 & 6
Accesorios de A INOX 316L — 150 psig, tamaño 8 & 9
Accesorios de PVC — 100 psig

Temperatura Ambiente
33° F a 125° F (1° C a 52° C)



Materiales De la Estructura

Parte Estándar Opcional
Tubo Medidor Vidrio Borosilicatado
Flotador A INOX 316L Hastelloy® C-276
Barra de Guía A INOX 316L Hastelloy® C-276
Accesorios A INOX 316L PVC*
Juntas Tóricas Viton® EPR, Buna-N, Kalrez®
Pantallas Policarbonato
Topes de Flotador A INOX 316L PVC

*PVC no apto para servicio de aire.



Especificaciones

Número
de Pedido
Caudal de Escala Total GPM-Agua Opciones de Alarma Número de Pedido Caudal de Escala Total SCFM-Aire Opciones de Alarma Número de Flotador Tipo de Flotador Caída de Presión en W.C. Número de Tamaño del Tubo Dimensiones (Pulgadas) Diámetro de Conexión FNPT
A B C D
31W .25 No 31A 1.0 No 3/8-LPG-01 LP 3G-3/8-20-G-5 3.125 9.50 3.15 11.875 1/2"
32W .36 No 32A 1.5 No 3/8-SLG-01 SL 2 3G-3/8-20-G-5 3.125 9.50 3.15 11.875 1/2"
33W .74 No 33A 3.0 No 3/8-SLG-02 SL 5 3G-3/8-20-G-5 3.125 9.50 3.15 11.875 1/2"
41W 1.0 No 41A 4.2 No 1/2-LPG-01 LP 6 4G-1/2-27-G-5 3.125 9.50 3.15 11.875 1/2"
43W 2.0 Yes 43A 8.2 Yes 1/2-SLG-01 GS 10 4G-1/2-27-G-5 3.125 9.50 3.15 11.875 1/2"
51W 1.5 No 51A 6.0 No 3/4-LPG-01 LP 3 5G - 3/4-30-G-5 3.875 10.60 3.95 13.75 1"
52W 3.8 Yes 52A 16.0 Yes 3/4-GSG-01 GS 10 5G-3/4-30-G-5 3.875 10.60 3.95 13.75 1"
53W 5.0 Yes 53A 21.0 Yes 3/4-SLG-01 SL 14 5G-3/4-30-G-5 3.875 10.60 3.95 13.75 1"
61W 6.0 No 61A 25.5 No 1-GVP-01 GV 5 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
62W 7.4 No 62A 30.0 No 1-GVP-02 GV 6 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
63W 9.6 No 63A 40.0 No 1-GSP-01 GS 10 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
64W 11.0 No 64A 45.0 No 1-GSP-02 GS 13 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
65W 14.0 No 65A 62.0 No 1-GSP-03 GS 24 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
66W 20.0 Yes 66A 90.0 Yes 1-SLP-01 SL 39 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
67W 26.0 Yes 1-SLP-02 SL 45 6P-1-33-P-5 3.875 10.60 3.95 13.75 1"
81W 22.0 Yes 81A 90.0 Yes 11/2-GVP-01 GV 16 8P-11/2-34-P-5 5.375 11.80 5.312 16 2"
82W 44.0 Yes 82A 180.0 Yes 11/2-SLP-01 SL 30 8P-11/2-34-P-5 5.375 11.80 5.312 16 2"
83W 61.0 Yes 83A 250.0 Yes 11/2-SLP-02 SL 40 8P-11/2-34-P-5 5.375 11.80 5.312 16 2"
91W 41.0 Yes 91A 160.0 Yes 2-GVP-01 GV 5 9P-2-33-P-5 5.375 11.80 5.312 16 2"
92W 60.0 Yes 92A 245.0 Yes 2-GSP-01 GS 16 9P-2-33-P-5 5.375 11.80 5.312 16 2"
93W 86.0 Yes 2-SLP-01 SL 25 9P-2-33-P-5 5.375 11.80 5.312 16 2"
94W 116.0 Yes 2-SLP-02 SL 45 9P-2-33-P-5 5.375 11.80 5.312 16 2"



7610 Series Flowmeter

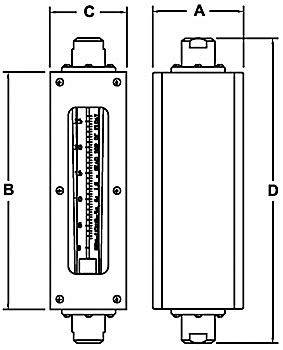

Dimensiones (Pulgadas)

Tubo Medidor
Tamaño
Letra de Detalle Diámetro de
Conexión (FNPT)
A B C D
3 & 4 2.562 8.937 2.5 11.875 .50"
5 & 6 3.875 10.687 3.375 13.75 1”
8 & 9 5.375 11.75 5.312 16 2”









Tipos de Flotador

LP GV GS SL
LP Flowmeter Float GV Flowmeter Float GS Flowmeter Float SL Flowmeter Float
Menor Pérdida de Presión Máxima Compensación de Viscosidad Compensación de Semi-viscosidad
Máximo Caudal



Opciones de Alarma:

Interruptor de Lengüeta de Enganche
Hay disponible un interruptor de lengüeta de enganche para caudalímetros de las Series 7300, 7470, 7480, 7600 y 7900. El interruptor es del tipo
Lengüeta (reed) y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato simple
por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su
código eléctrico local para las especificaciones del cableado

Especificaciones del Interruptor
Tipo de Interruptor: SPDT
Tensión de Contacto Máx.: 100 Vdc
Corriente de Contacto Máx.: 0.2 A
Energía de Contacto Máx.: 4 W
Tensión de Ruptura: 200 Vdc



Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.

7
6
1
Serie de Medidor Material de Montaje Material de Flotador Material de Junta Tórica Opción de Alarma Número de Pedido
ACERO INOX 316L - 2
PVC* - 3
*(No apto para
servicio de aire)
ACERO INOX 316L - 2
Hastelloy® 276-C - 4
EPR - 1
Buna-N - 2
Viton® - 3
Kalrez® - 4
Sin Alarma - 0
Una Alarma - A
Dos Alarmas - D
Ver Tabla de Especificaciones

Ejemplo: 761 - 2 - 2 - 1 - A - 53W
