Serie 7650 – Caudalímetro de Tubo de Vidrio

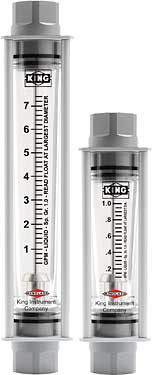

La empresa King presenta la serie de tubo medidor de Vidrio borosilicatado con resistencia química para el servicio de líquido. Cuenta con una pantalla transparente de policarbonato que rodea el tubo medidor de Vidrio. Está montado en un marco de bielas de unión de ACERO INOX 304. Ofrece CPVC y Hastelloy C-276 como materiales opcionales para la estructura, adecuados para una amplia gama de aplicaciones de productos químicos y corrosivos. Los sellos de junta tórica permiten un desmontaje y limpieza sencillos.
Descripción
Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Acero Inoxidable 316L
Hastelloy® C-276
Accesorios de Entrada/Salida
FNPT, Verticle
Material de Montaje
PVC, CPVC
Elastómeros
EPR, Buna-N, Viton®, Kalrez®
Opciones
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se puede producir en cualquier unidad volumétrica
Rendimiento
Capacidades
.25 a 26 GPM — Agua
Escala
80 mm (3”), 127 mm (5") Lectura directa
Precisión
Caudal de ± 5% de la Escala Total
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
.50%
Temperatura Máx.
140° F (60° C)
Presión Máx.
100 psig
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
 |
Líquido Compatible |
Materiales De la Estructura
| Parte | Estándar | Opcional |
| Tubo Medidor | Vidrio Borosilicatado | — |
| Flotador | Hastelloy® C-276 | — |
| Barra de Guía | Hastelloy® C-276 | — |
| Accesorios | CPVC | — |
| Tope de Flotador | Hastelloy® C-276 | — |
| Juntas Tóricas | Viton® | — |
| Pantalla | Policarbonato | — |
Viton® es marca comercial registrada de DuPont Dow Elastomers.
Especificaciones
| 80 mm (3 pulgadas) Escala | |||||||
| Número de Pedido | Caudal de Escala Total GPM–Agua |
Número de Flotador | Tipo de Flotador | Caída de Presión En W.C. |
Diámetro del Tubo |
Número de Tubo | Diámetro de Conexión |
| 41W | .5 | 1/2-LPG-04 | LP | — | 4G | 1/2-24-G-3 | 1" - FNPT |
| 42W | 1.0 | 1/2-SLG-05 | LP | 5 | 4G | 1/2-24-G-3 | 1" - FNPT |
| 43W | 2.0 | 1/2-SLG-01 | SL | 9 | 4G | 1/2-24-G-3 | 1" - FNPT |
| 44W | 3.5 | 5/8-SLP-01 | SL | 9 | 4P | 5/8-29-P-3 | 1" - FNPT |
| 45W | 5.6 | 5/8-SLP-02 | SL | 11 | 4P | 5/8-29-P-3 | 1" - FNPT |
| 46W | 7.4 | 5/8-SLP-03 | SL | 15 | 4P | 5/8-29-P-3 | 1" - FNPT |
| 60W | 10.0 | 1-GSP-01 | GS | 16 | 6P | 1-35-P-3 | 1" - FNPT |
| 61W | 15.0 | 1-GSP-02 | GS | 24 | 6P | 1-35-P-3 | 1" - FNPT |
| 62W | 25.0 | 1-SLG-01 | SL | 42 | 6P | 1-35-P-3 | 1" - FNPT |
| Escala de 127 mm (5 pulgada) | |||||||
| Número de Pedido | Caudal de Escala Total GPM–Agua |
Número de Flotador | Tipo de Flotador | Caída de Presión En W.C. |
Diámetro del Tubo |
Número de Tubo | Diámetro de Conexión |
| 31W | .25 | 3/8-LPG-01 | LP | — | 3G | 3/8-20-G-5 | 1" - FNPT |
| 32W | .36 | 3/8-SLG-01 | SL | 2 | 3G | 3/8-20-G-5 | 1" - FNPT |
| 33W | .74 | 3/8-SLG-02 | SL | 5 | 3G | 3/8-20-G-5 | 1" - FNPT |
| 47W | 1.0 | 1/2-LPG-01 | LP | 6 | 4G | 1/2-27-G-5 | 1" - FNPT |
| 48W | 2.0 | 1/2-SLG-01 | SL | 10 | 4G | 1/2-27-G-5 | 1" - FNPT |
| 51W | 1.5 | 3/4-LPG-01 | LP | 3 | 5G | 3/4-30-G-5 | 1" - FNPT |
| 52W | 3.8 | 3/4-GSG-01 | GS | 10 | 5G | 3/4-30-G-5 | 1" - FNPT |
| 53W | 5.0 | 3/4-SLG-01 | SL | 14 | 5G | 3/4-30-G-5 | 1" - FNPT |
| 63W | 6.0 | 1-GVP-01 | GV | 5 | 6P | 1-33-P-5 | 1" - FNPT |
| 64W | 7.4 | 1-GVP-02 | GV | 6 | 6P | 1-33-P-5 | 1" - FNPT |
| 65W | 9.6 | 1-GSP-01 | GS | 10 | 6P | 1-33-P-5 | 1" - FNPT |
| 66W | 11.0 | 1-GSP-02 | GS | 13 | 6P | 1-33-P-5 | 1" - FNPT |
| 67W | 14.0 | 1-GSP-03 | GS | 24 | 6P | 1-33-P-5 | 1" - FNPT |
| 68W | 20.0 | 1-SLP-01 | SL | 39 | 6P | 1-33-P-5 | 1" - FNPT |
| 69W | 26.0 | 1-SLP-02 | SL | 45 | 6P | 1-33-P-5 | 1" - FNPT |

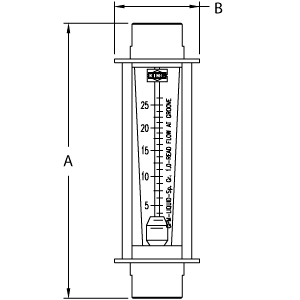

Dimensiones (Pulgadas)
| Letra de Detalle | Longitud de Escala | |
| 80mm | 127mm | |
| A | 9.00 | 12.25 |
| B | 2.75 | 2.75 |
Tipos de Flotador
| LP | GV | GS | SL |
 |
 |
 |
 |
| Menor Pérdida de Presión | Máxima compensación de viscosidad | Compensación de Semi-viscosidad |
Máximo Caudal |
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
6
5 |
||||||
| Serie de Medidor | Tamaño de Escala | Material de Montaje | Material de Flotador | Material de Junta Tórica | Número de Pedido | |
| 80 mm (3 inch) - 1 127 mm (5 inch) - 2 |
PVC - 3 CPVC - 4 |
ACERO INOX 316L - 2 Hastelloy® C-276 - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez - 4 |
Ver Tabla de Especificaciones | ||
Ejemplo: 765 - 1 - 4 - 4 - 3 - 41W
