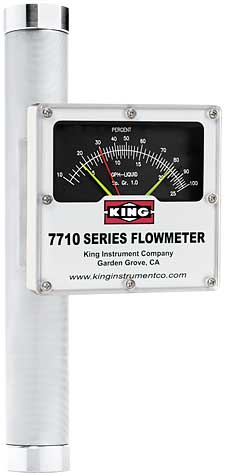

Serie 7710 – Caudalímetro de Tubo de Acero Inoxidable

Este caudalímetro totalmente de acero Inoxidable 316L utiliza el diseño de un flotador y de un tubo cónico (rotámetro) que presenta
escalas más largas, más lineales, mejor estabilidad del puntero y un 40% de precisión mayor que los productos a precios
competitivos. Una opción de transmisor 4-20mA añade a su versatilidad.

Descripción

Tubo Medidor
 Acero Inoxidable 316L

Componentes Internos
 Acero Inoxidable 316L

Accesorios de Entrada/Salida
 Acero Inoxidable 316L NPT
o Brida, Vertical

Material de Montaje
Acero Inoxidable 316L
Acero Inoxidable 316L NPT o Brida, Vertical

Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®

Caja Indicadora (carcasa)
 Acero Inoxidable 304

Opciones

Alarma
Sensor Tipo Ranura Inductivo, Sencillo o Doble Transmisor 4-20 mA

Calibraciones Certificadas
Conforme al ISA RP 16.6

Escalas
Se pueden producir en cualquier unidad volumétrica



Líquido Compatible
Gas Compatible
Alarma Compatible

7710 Series Stainless Steel Tube Rotameters

Rendimiento

Capacidades
33 GPH a 450 GPM — Agua
4 a 100 SCFM — Aire

Escala
120 mm Lectura directa, desmontable

Precisión
Caudal de ± 3% de Escala Total

Reducción
10:1 a menos que se indique de otra manera

Repetibilidad
1%

Temperatura Máx.
Material de Junta Tórica
Temperatura Máx.
EPR
225° F (107° C)
Buna-N
275° F (135° C)
Viton®
350° F (177° C)
Kalrez®
400° F (204° C)

Presión Máx.
Accesorios NPT — 1500 psi
Tipo de Brida de Acero Inoxidable
Temp °F
150#
300#
600#
200
225 psi
600 psi
1,200 psi
300
200 psi
540 psi
1,100 psi
400
180 psi
515 psi
1,000 psi

Temperatura Ambiente
-40° F to 125° F (-40° C to 52° C)



Materiales De la Estructura

Flowmeter Mounting Bracket

Soporte de Montaje del Caudalímetro Soporte
de Montaje
Hay un soporte de montaje disponible para los medidores de la Serie 7700, número de pedidos del 706 al 714. Este soporte de acero inoxidable 304 puede reducir enormemente el tiempo de instalación. Por favor, llame a la fábrica para pedir detalles sobre esta opción de bajo costo.
Parte Estándar Opcional
Tubo Medidor A INOX 316L –
Barra de Guía A INOX 316L –
Accesorios A INOX 316L –
Bridas A INOX 316L –
Flotador A INOX 316L Hastelloy® C-276
Juntas Tóricas Viton®, EPR, Buna-N Kalrez®
Topes de Flotador A INOX 316L Hastelloy® C-276
Caja Indicadora Manufacturado en Acrílico Fundido –
Tapa de la Carcasa Manufacturado en Acrílico Fundido –



Especificaciones

Número
de Pedido		 Caudal Escala
Total-Agua		 FNPT Dimensiones (Pulgadas) Con Conexiones FNPT Dimensiones (Pulgadas)
150 # Brida 300 # Brida
A B C D E F G H G H
706 33.0 GPH - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
708 1.1 GPM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
710 2.0 GPM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
712 4.0 GPM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
714 6.0 GPM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
716 5.0 GPM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
718 10.0 GPM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
720 16.5 GPM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
722 25.0 GPM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
724 35.0 GPM - 1 1/2" FNPT 1.5 2.375 13.875 5.625 5 4.5 4.625 5 18.625 6.12 19.25
726 60.0 GPM - 1 1/2" FNPT 1.5 2.375 13.875 5.625 5 4.5 4.625 5 18.625 6.12 19.25
728 76.0 GPM - 2" FNPT 2 3.5 13.875 6.75 5 5.625 4.625 6 17.156 6.5 17.75
730 100.0 GPM - 2" FNPT 2 3.5 13.875 6.75 5 5.625 4.625 6 17.156 6.5 17.75
732 120.0 GPM - 2" FNPT 2 3.5 13.875 6.75 5 5.625 4.625 6 17.156 6.5 17.75
734 152.0 GPM - 2" FNPT 2 3.5 13.875 6.75 5 5.625 4.625 6 17.156 6.5 17.75
736 150.0 GPM - 3" Flange – – – – – – – 7.5 17.867 8.25 18.187
738 225.0 GPM - 3" Flange – – – – – – – 7.5 17.867 8.25 18.187
740 300.0 GPM - 4" Flange – – – – – – – 9 18.562 10 19.75
742 375.0 GPM - 4" Flange – – – – – – – 9 18.562 10 19.75
744 450.0 GPM - 4" Flange – – – – – – – 9 18.562 10 19.75
  Dimensiones (Pulgadas) Con Conexiones
Número
de Pedido		 Caudal Escala   Dimensiones (Pulgadas) Con Conexiones NPT ANSI Class 150 # ANSI Class 300 #
Total-Aire FNPT A B C D E F G H I J
707 4.0 SCFM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
709 8.0 SCFM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
711 16.5 SCFM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
713 24 SCFM - 1/2" FNPT 0.5 1.312 11 5.125 5 3.375 4.625 3.5 13.125 3.75 13.625
715 20 SCFM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
717 42 SCFM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
719 76 SCFM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5
721 100 SCFM - 1" FNPT 1 1.875 13.25 5.25 5 4 4.625 4.25 16.75 4.88 17.5

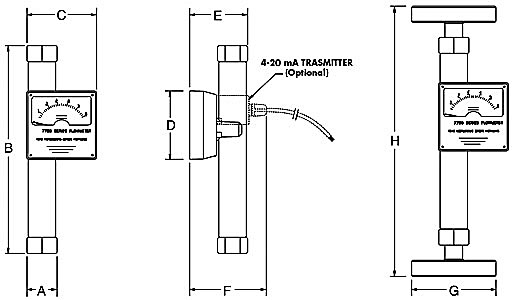

7710 Series Flowmeter Size





Opciones de Alarma:

Sensor Tipo Ranura Inductivo
Al igual que los sensores inductivos tipo anillo, los sensores tipo Ranura son de dos hilos, CC, dispositivos de baja tensión y están diseñados para ser usados con una barrera de seguridad intrínseca/interruptor seccionador a distancia. Hay sensores tipo Ranura, dobles o sencillos disponibles para la Serie 7700.
Especificaciones del Sensor
Suministro Eléctrico: 5-25 VDC
(del Interruptor Seccionador)
Tensión Máx., Objetivo Presente: 1 mA
Tensión Máx., Objetivo Ausente: 15 mA
Límites de Temperatura: -14°F a +212°F
Salida: NAMUR
Repetibilidad: 0.01 mm
Frecuencia de Conmutación: 2 kHz
Homologaciones Del Sensor*:
UL Enumerada: De Uso General
FM Homologada: Intrínsecamente Seguro*
CSA Certificado: Intrínsecamente Seguro*
Cenelec: Intrínsecamente Seguro*
Suministro Eléctrico:
12 a 33 Vdc
Consumo de Corriente Máx.: 40 mA
Límites de Temperatura: -13° F a 158° F (-25 a 70° C) Salida: 4 a 20 mAdc
Precisión: <0.5%
Linealidad: +0.4%
Influencia de la holgura de los cojinetes: ±0.1% Influencia de la temperatura (ambiente): 0.03% por °C Influencia del suministro eléctrico: ±0.1%
Influencia de la resistencia de carga: ±0.1% a R máx.



*Las especificaciones que se muestran aquí son solo para el transmisor y no deben confundirse con las capacidades de rendimiento reales del caudalímetro.





Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.

7
7
1
2
Serie de Medidor Tipo de Conexión Material
de Flotador 		Material
de Junta Tórica		 Alarma/Transmisor Opcional Número de Pedido
  Conexiones NPT - 1
150# R.F. Embridadas - 2
300# R.F. Embridadas - 3
*600# R.F. Embridadas - 4		 A INOX 316L - 2 EPR - 1
Buna-N - 2
Viton® - 3
Kalrez® - 4		 Sin Alarma/Transmisor - 0
Con Transmisor - T
Una Alarma (Sensor Tipo Ranura Inductivo) - A
Dos Alarmas (Sensor Tipo Ranura Inductivo) - D 		Ver Tabla de Especificaciones

*Llamar a la Fábrica para ver la disponibilidad de 600# R.F. Brida

Ejemplo: 771 - 1 - 2 - 1 - T - 716



Descargar Especificaciones del Producto en Formato PDF

Descargar Instrucciones de Instalación
