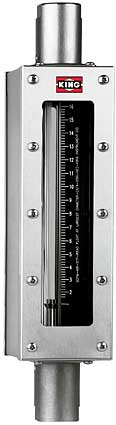

Serie 7910 – Caudalímetro de Tubo de Vidrio
70 Rangos de caudal en 7 tamaños de tubo hacen de estos modelos de estuche de acero inoxidable 304 para tubos de vidrio de escala de 250mm una de nuestras más amplias series. Conexiones de dos puertos (ambas horizontales y verticales en cada extremo) permiten una gran variedad de opciones de instalación.
Descripción
Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®
Accesorios de Entrada/Salida
NPT o Brida, Vertical u Horizontal
360° Totalmente Rotativo
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC (sólo Conexiones verticales)
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche y Cubiertas
Acero Inoxidable 304
Opciones
Alarma
Interruptor de Lengüeta de Enganche
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se pueden producir en cualquier unidad volumétrica
Rendimiento
Capacidades
.22 a 132 GPM — Agua
.9 a 350 SCFM — Aire
Escala
250 mm (10") Lectura directa, desmontable
Precisión
Caudal de ± 2% de Escala Total
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
.5%
Temperatura Máx.
Accesorios de A INOX 316L — 200° F (93° C)
Accesorios de PVC — 115° F (46° C)
Presión Máx.
Accesorios de A INOX 316L — 300 psig, tamaño 3 & 4 Accesorios de A INOX 316L — 250 psig, tamaño 5 & 6 Accesorios de A INOX 316L — 150 psig, tamaño 8 Accesorios de A INOX 316L — 125 psig, tamaño 9 Accesorios de PVC — 150 psig, tamaño 3,4,5,6 & 8 Accesorios de PVC — 125 psig, tamaño 9
Temperatura Ambiente
33° F to 125° F (1° C to 52° C)
Materiales De la Estructura
 |
Líquido Compatible |
 |
Gas Compatible |
 |
Alarma Compatible |
| Parte | Estándar | Opcional |
| Tubo Medidor | Vidrio Borosilicatado | – |
| Flotador/Barra de Guía | A INOX 316L | Hastelloy® C-276 |
| Accesorios | A INOX 316L | PVC* |
| Juntas Tóricas | Viton® | EPR, Buna-N, Kalrez® |
| Estuche y Cubierta | A INOX 304SS | – |
| Placa de Escala | Policarbonato | – |
| Pantallas | Policarbonato | – |
*Los accesorios de PVC no son aptos para servicio de aire.
Especificaciones
| Número de Pedido |
Caudal de Escala Total GPM-Agua |
Opción de Alarma |
Número de Pedido |
Caudal de Escala Total SCFM-Aire¹ |
Opción de Alarma |
Número de Flotador |
Tipo de Flotador |
Caída de Presión En W.C.² |
Tamaño del Tubo |
Número de Tubo |

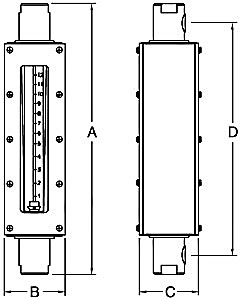

Dimensiones (Pulgadas) | Diámetro de Conexión (FNPT) |
|||
| A | B | C | D | ||||||||||||
| 31W | 0.22 | No | 31A | 0.9 | No | 3/8-LPG-01 | LP | – | 3G | 3/8-20-G-10 | 20 | 3.125 | 3.125 | 17.5 | 1/2" (FNPT) También hay disponibles Conexiones embridadas. Contactar con la fábrica. |
| 32W | 0.315 | No | 32A | 1.4 | No | 3/8-SLG-01 | SL | 2 | 3G | 3/8-20-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 33W | 0.64 | No | 33A | 2.7 | No | 3/8-SLG-02 | SL | 7 | 3G | 3/8-20-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 41W | 0.77 | No | 41A | 3.4 | No | 1/2-LPG-01 | LP | 6 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 42W | 1.02 | No | 42A | 4.4 | No | 1/2-LPG-02 | LP | 10 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 43W | 1.2 | Yes | 43A | 5 | Yes | 1/2-GVG-01 | GV | 10 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 44W | 1.44 | No | 44A | 6.1 | No | 1/2-GSG-01 | GS | 15 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 45W | 1.92 | Yes | 45A | 8.5 | Yes | 1/2-SLG-01 | SL | 28 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 46W | 2.26 | Yes | 46A | 10.2 | Yes | 1/2-SLG-02 | SL | 41 | 4G | 1/2-32-G-10 | 20 | 3.125 | 3.125 | 17.5 | |
| 51W | 1.1 | No | 51A | 4.5 | No | 3/4-LPG-01 | LP | 1 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | 1" (FNPT) También hay disponibles Conexiones embridadas. Contactar con la fábrica |
| 52W | 2.4 | Yes | 52A | 10 | Yes | 3/4-GVG-01 | GV | 4 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 53W | 3 | Yes | 53A | 12 | Yes | 3/4-GSG-01 | GS | 5 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 54W | 3.3 | Yes | 54A | 13.2 | Yes | 3/4-GVG-02 | GV | 6 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 55W | 4 | Yes | 55A | 16.4 | Yes | 3/4-GSG-02 | GS | 6 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 56W | 5.2 | Yes | 56A | 22 | Yes | 3/4-SLG-01 | SL | 18 | 5G | 3/4-28-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 61W | 6.9 | Yes | – | – | No | 1-LPG-02 | LP | 4 | 6G | 1-32-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 62W | 9.8 | No | – | – | No | 1-SLG-01 | SL | 8 | 6G | 1-32-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 63W | 12.6 | Yes | – | – | No | 1-SLG-02 | SL | 13 | 6G | 1-32-G-10 | 20 | 4.625 | 4 | 17.5 | |
| 64W | 6.7 | No | 64A | 27 | No | 1-LPP-01 | LP | 4 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 65W | 7.4 | No | 65A | 30 | No | 1-GVP-01 | GV | 6 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 66W | 8.5 | No | 66A | 35 | No | 1-GVP-02 | GV | 8 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 67W | 10.4 | No | 67A | 42.5 | No | 1-GSP-01 | GS | 10 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 68W | 11.6 | No | 68A | 46.5 | No | 1-GVP-03 | GV | 15 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 69W | 12 | No | 69A | 50 | No | 1-GSP-02 | GS | 14 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 610W | 15.6 | No | 610A | 63 | No | 1-GSP-03 | GS | 24 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 611W | 21.6 | Yes | 611A | 100 | Yes | 1-SLP-01 | SL | 61 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 612W | 27.5 | Yes | – | – | No | 1-SLP-02 | SL | 85 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 613W | 34.5 | Yes | – | – | No | 1-SLP-03 | SL | 110 | 6P | 1-40-P-10 | 20 | 4.625 | 4 | 17.5 | |
| 84W | 17 | No | 84A | 70 | No | 1 1/2-GVP-01 | GV | 10 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | 1 1/2" Horiz., También hay disponibles Conexiones embridadas. Contactar con la fábrica. |
| 85W | 21.2 | No | 85A | 87 | No | 1 1/2-GVP-02 | GV | 13 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 86W | 22.2 | No | – | – | No | 1 1/2-GSP-01 | GS | 14 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 87W | 24.8 | No | 87A | 102 | No | 1 1/2-GVP-03 | GV | 18 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 88W | 28.5 | No | – | – | No | 1 1/2-GSP-02 | GS | 20 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 89W | 34 | No | – | – | No | 1 1/2-GSP-03 | GS | 24 | 8P | 1 1/2-32-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 94W | 41.5 | No | 94A | 170 | No | 2-GVP-01 | GV | 20 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 95W | 58 | No | 95A | 240 | No | 2-GSP-01 | GS | 25 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 96W | 65 | No | 96A | 270.05 | No | 2-GSP-02 | GS | 30 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 97W | 85.04 | No | 97A | 350.05 | No | 2-SLP-00 | SL | 40 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 98W | 100.04 | No | – | – | No | 2-SLP-01 | SL | 50 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
| 99W | 132.04 | No | – | – | No | 2-SLP-02 | SL | 60 | 9P | 2-30-P-10 | 25 | 6.25 | 6.125 | 20.5 | |
Tipos de Flotador
| LP | GV | GS | SL |
 |
 |
 |
 |
| Menor Pérdida de Presión | Máxima Compensación de Viscosidad | Compensación de Semi-viscosidad | Máximo Caudal |
Opciones de Alarma:
Hay un interruptor de Lengüeta de Enganche disponible para los caudalímetros de las series 7300, 7470, 7480, 7600 y 7900. El interruptor es del tipo Lengüeta y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato sencillo por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su código eléctrico local para las Especificaciones del cableado.
Tipo de Interruptor: SPDT
Tensión de Contacto Máx.: 100 Vdc
Corriente de Contacto Máx.: 0.2 A
Energía de Contacto Máx.: 4 W
Tensión de Ruptura: 200 Vdc
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
9
1 |
* | |||||
| Serie de Medidor | Material de Montaje |
Material de Flotador |
Material de Junta Tórica |
Número de Pedido | Conexión | Opción de Alarma |
| Acero Inoxidable 316 - 2 PVC* - 3 *no apto para el servicio de aire |
A INOX 316L - 2 Hastelloy® 276-C - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Ver Tabla de Especificaciones * Use está caja sólo con |
Vertical - V |
Sin Alarma - 0 Alarma - A |
Ejemplo: 791 - 2 - 2 - 3 - 83W - VO
