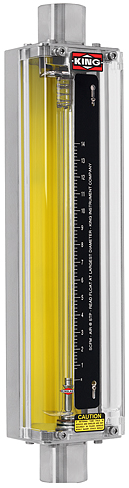

Tubo Medidor
Vidrio Borosilicatado
Componentes Internos
Estándar: Acero Inoxidable 316L
Opcional: Hastelloy C-276®
Accesorios de Entrada/Salida
FNPT o de Brida, Vertical u Horizontal
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVDF (Sólo FNPT)
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche
Acero Inoxidable 304 Termolacado
Alarma
Interruptor de Lengüeta de Enganche
Válvula Externa
ACERO INOX 316L
(Tamaño 3 a Tamaño 6 FNPT sólo)
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se pueden producir en cualquier unidad volumétrica
Capacidades
0.27 a 85 GPM - Agua
1.15 a 285 SCFM - Aire
Escala
Tamaño 3 a 6 = 250 mm (10")
Tamaño 8 a 9 = 200 mm (8")
Lectura directa, desmontable (Escalas Duales Disponible previa solicitud)
Precisión
Caudal de ± 2% de Escala Total
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad
1/2%
Temperatura Máx.
Accesorios de A INOX 316L – 200° F (93° C) Accesorios de PVDF — 200 F (93 C)
Presión Máx.
Accesorios de ACERO INOX 316L – 300 psig, tamaño 3 & 4
Accesorios de ACERO INOX 316L – 250 psig, tamaño 5 & 6
Accesorios de ACERO INOX 316L – 75 psig, tamaño 8 & 9
Accesorios de PVDF – 150 psig, tamaño 3 & 4
Accesorios de PVDF – 150 psig, tamaño 5 & 6
Accesorios de PVDF – 75 psig, tamaño 8 & 9
Temperatura Ambiente
33° F a 125° F (1° C a 52° C)
Número de Pedido | Caudal de Escala Total GPM - Agua | Número de Pedido | Caudal de Escala Total SCFM - Aire | Número de Flotador | Tipo de Flotador | Opción de Alarma | Caída de Presión En W.C |
31W | 0.23 | 31A | 1.15 | 3-BLG-01 | BL | No | 4 |
32W | 0.49 | 32A | 2.10 | 3-BLG02 | BL | No | 4 |
33W | .64 | 33A | 2.64 | 3-HFG-01 | HF | Sí | 4 |
34W | .77 | 34A | 3.20 | 3-LJG-01 | LJ | Sí | 4 |
41W | 1.1 | 41A | 4.20 | 4-GVG-01 | GV | Sí | 6 |
42W | 1.3 | 42A | 5.50 | 4-GSG-01 | GS | Sí | 6 |
43W | 1.5 | 43A | 6.20 | 4-GVG-02 | GV | Sí | 8 |
44W | 1.8 | 44A | 7.60 | 4-GSG-02 | GS | Sí | 9 |
45W | 2.2 | 45A | 9.00 | 4-GSG-03 | GS | Sí | 15 |
46W | 2.5 | 46A | 10.2 | 4-GSG-03 | GS | Sí | 19 |
47W | 3.4 | 47A | 14.0 | 4-GSG-04 | GS | Sí | 27 |
51W | 2.5 | 51A | 10.0 | 5-GVG-01 | GV | Sí | 6 |
52W | 3.0 | 52A | 12.0 | 5-GSG-01 | GS | Sí | 6 |
53W | 3.5 | 53A | 14.4 | 5-GSG-02 | GS | Sí | 10 |
54W | 4.0 | 54A | 16.4 | 5-GVG-02 | GV | Sí | 15 |
55W | 5.0 | 55A | 20.0 | 5-LJG-01 | LJ | Sí | 41 |
61W | 6.5 | 61A | 26.8 | 6-GSG-01 | GS | Sí | 13 |
62W | 7.0 | 62A | 28.8 | 6-GVG-01 | GV | Sí | 20 |
63W | 8.2 | 63A | 34.0 | 6-GSG-02 | GS | Sí | 27 |
64W | 10.5 | 64A | 44.0 | 6-GVG-02 | GV | Sí | 30 |
65W | 13.0 | 65A | 54.0 | 6-GSG-03 | GS | Sí | 32 |
66W | 16.0 | 66A | 66.0 | 6-GVG-03 | GV | Sí | 48 |
67W | 20.0 | 67A | 82.0 | 6-HFG-01 | HF | Sí | 97 |
81W | 15.0 | 81A | 61.0 | 8-GVG-01 | GV | Sí | 8 |
82W | 20.0 | 82A | 82.0 | 8-GVG-02 | GV | Sí | 13 |
83W | 25.0 | 83A | 103.0 | 8-GVG-03 | GV | Sí | 22 |
84W | 28.0 | 84A | 122.0 | 8-GSG-01 | GS | Sí | 30 |
85W | 32.0 | 85A | 145.0 | 8-GSG-02 | GS | Sí | 24 |
86W | 36.0 | 86A | 155.0 | 8-HFG-01 | HF | Sí | 43 |
91W | 41.0 | 91A | 165.0 | 9-GVG-01 | GV | Sí | 28 |
92W | 50.0 | 92A | 195.0 | 9-GVG-02 | GV | Sí | 44 |
93W | 60.0 | 93A | 245.0 | 9-GSG-01 | GS | Sí | 36 |
94W | 70.0 | 94A | 285.0 | 9-HFG-01 | HF | Sí | 62 |
95W | 85.0 | --- | --- | 9-LJG-01 | LJ | Sí | 88 |

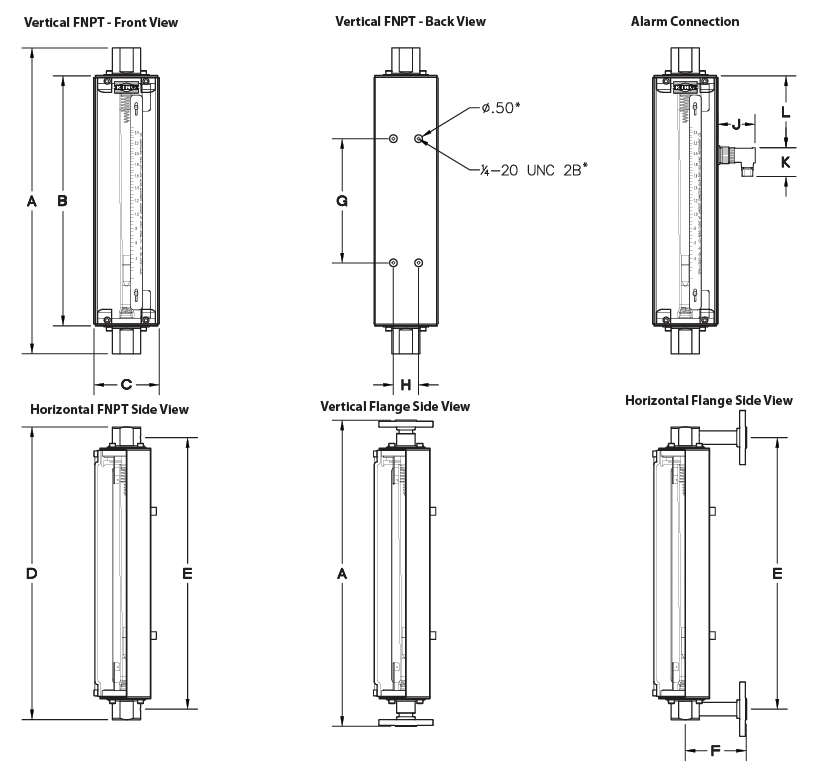

Número de Pedido | Diámetro de la Conexión | Dimensiones (Pulgadas) | Montaje | Conexión de Alarma | |||||||||
FNPT | Flange | A | B | C | D | E | F | G | H | J | K | L | |
31W/A - 47W/A | 1/2" | 1/2" | 19.70" | 16.10" | 4.13" | 18.86" | 3.94" | 3.94" | 8.00" | 1.63" | 2.50" | 1.85" | 4.63" |
51W/A - 67W/A | 3/4" | 1" | 19.70" | 16.10" | 4.13" | 18.86" | 3.94" | 4.72" | 8.00" | 1.63" | 2.50" | 1.85" | 4.63" |
81W/A - 95W | 1 1/2” | 1 1/2” | 19.78" | 16.30" | 5.75" | 23.26" | 3.94” | 5.12” | * | * | 2.50" | 1.85" | 4.83" |
* Pernos de Montaje no están disponibles en los tamaños 8 y 9
GV | LJ | GS | BL | HF |
![]() |
![]() |
![]() |
![]() |
![]() |
Máxima Compensación de Viscosidad | Mínima Compensación de Viscosidad | Compensación de Semi-Viscosidad | Sin Compensación de Viscosidad | |
Interruptor de Lengüeta de Enganche
El interruptor es del tipo lengüeta (reed) y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato simple por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su código eléctrico local para las Especificaciones del cableado.
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
9
0
0 |
|||||
Serie de Medidor | Tipo/Material de Montaje | Material del Flotador | Material de Junta Tórica | Número de Pedido | Opción de Alarma |
Vertical FNPT - A INOX 316L - 1 Horizontal FNPT - A INOX 316L - 2 Brida Vertical - A INOX 316L - 150# - 3 Brida Horizontal - A INOX 316L - 150# - 4 Brida Vertical - A INOX 316L - 300# - 5 Brida Horizontal - A INOX 316L - 300# - 6 Vertical FNPT - PVDF - 7 Horizontal FNPT - PVDF - 8 |
A INOX 316L - 2 Hastelloy® 276-C - 4 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Ver Tabla de Especificaciones |
Ver Tabla de Especificaciones para Disponibilidad Sin Alarma - 0 Con Alarma - 1 Alarma Dual – 2 |
|
Ejemplo: 900 - 1 - 2 - 3 - 61W - 0
