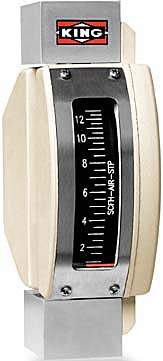

Serie 7100 – Tubo de Acero Inoxidable Caudalímetro
Todas las estructuras de acero inoxidable 316L hacen de este medidor el adecuado para aplicaciones de bajo caudal y de alta presión.
Descripción
Tubo de MediciónAcero Inoxidable 316L
Componentes Internos
Acero Inoxidable 316L
Hastelloy®C-276
Accesorios de Entrada/Salida
1/4" FNPT, Horizontal
Válvula de control opcional
Material de Montaje
Acero Inoxidable 316L
Tipo de Conexión
1/4" FNPT
Elastómeros (solo medidores de válvulas)
Estándar: Viton
Opcional: Buna N, EPR, and Kalrez®
Estuche y Cubiertas
Aluminio Fundido a Presión
Opciones
AlarmaSensor Tipo Ranura Inductivo Simple
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Pueden producirse en cualquier unidad volumétrica
Soporte de Montaje Trasero
Acero Inoxidable 304
Rendimiento
Capacidades
.16 a 25 GPH – Agua
.6 a 95 LPH – Agua
1 a 120 SCFH – Aire
28.3 a 3400 SLPH – Aire
Escala
60 mm (2") Lectura directa
Precisión
Caudal de ± 5% de Escala Completa
Reducción
10:1
Repetibilidad 1%
Temperatura Máx.
| Material Junta Tórica | Temperatura Máx. |
| EPR | 300° F (149° C) |
| Buna N | 275° F (135° C) |
| Viton® | 350° F (177° C) |
| Kalrez® | 400° F (204° C) |
| Sin Junta Tórica | 400° F (204° C) |
Presión Máx.
Modelos de válvula — 1.500 psig
Modelos sin válvula — 4,000 psig
Temperatura Ambiente
-40° F to 125° F (-40° C to 52° C)
 |
Líquido Compatible |
 |
Gas Compatible |
 |
Alarma Compatible |
Materiales de Construcción
| Parte | Estándar | Opcional |
| Tubo de Medición | 316L SS | – |
| Cubierta de la Escala | Borosilicate Glass | – |
| Montaje Accesorios/Válvula | 316L SS | – |
| Flotación | 316L SS | – |
| Juntas Tóricas | Viton® | Buna-N, EPR, Kalrez® |
| Obturador | Silicone | – |
| Viton® e Kalrez® son marcas registradas de DuPont Dow Elastomers. | ||
Especificaciones
| Caudal de Agua de Escala Completa |
Caudal de Aire de Escala Completa | |||||||
| Número de Pedido |
GPH | Número de Pedido |
LPH | Número de Pedido |
SCFH | Número de Pedido |
SLPH | |
| 02W | .6 | 02W | 2.4 | 00A | 1 | 00A | 28.3 | |
| 04W | 1.2 | 04W | 4.5 | 01A | 2.5 | 01A | 70 | |
| 06W | 2.8 | 06W | 10.5 | 03A | 5.5 | 03A | 155 | |
| 08W | 5.5 | 08W | 20 | 05A | 13 | 05A | 360 | |
| 10W | 12 | 10W | 45 | 07A | 24 | 07A | 680 | |
| 12W | 25 | 12W | 95 | 09A | 55 | 09A | 1550 | |
| 11A | 120 | 11A | 3400 | |||||
Opciones de Alarma:
Sensor Tipo Ranura Inductivo
El mecanismo de alarma de este caudalímetro es un sensor tipo ranura inductivo. Se trata de un dispositivo DC de corriente baja de 2 hilos. Está diseñado para ser utilizado con un aislador/barrera de interruptor.
Nota: Podemos suministrar aisladores/barreras de interruptor previa solicitud. El usuario debe proporcionar la tensión de alimentación.
Realización del pedido:
Utilice la siguiente guía para determinar el número específico del producto que necesita.
7
1
0 |
||||||
| Serie de Medidores | Material Accesorio | Material Junta Tórica | Escala Deseada | Opción de Válvula | Alarma Opcional | Número de Pedido |
| 316L SS- 1 Hastelloy C-276 - 2 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 Sin Junta Tórica - 0 |
Milímetro - 1 Agua-GPH - 2 Agua-LPH - 3 SCFH—Aire—STP - 4 SLPH—Aire—STP - 5 No estándar – 6 |
Entrada 316L SS - 1 Salida 316L SS - 2 Sin Válvula - 3 Entrada HST C-276 - 4 Salida HST C-276 - 5 |
Sin Alarma - 0 Con Alarma – A |
Ver Tabla de Especificaciones |
La opción "Sin Junta Tórica" es para medidores sin válvula solamente
Ejemplo: 7101 - 3 - 2 - 1 - A - 10W
